Climatizzatore per armadio elettrico per montaggio laterale HT4730SS-316

compattoindustrialeper alta temperatura

Descrizione

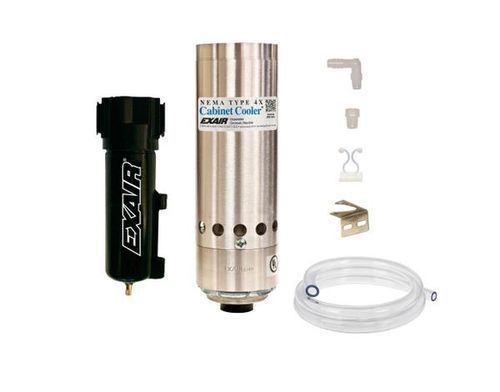

I sistemi NEMA 4X (IP66) Cabinet Cooler® ad alta temperatura EXAIR forniscono il raffreddamento degli armadi per temperature ambientali da 125°F a 200°F (52°C a 93°C). Realizzati in acciaio inossidabile Tipo 303 o Tipo 316 per ambienti alimentari e corrosivi, questi sistemi in funzionamento continuo includono un Cabinet Cooler, un kit di distribuzione dell'aria fredda e un filtro autovescante da 5 micron. Tutte le unità sono UL Listed e conformi CE. Il Cabinet Cooler utilizza un tubo vortice per generare aria fredda dall'aria compressa senza parti in movimento e si installa in pochi minuti tramite un foro elettrico standard. I sistemi NEMA 4X a funzionamento continuo sono consigliati quando è richiesta refrigerazione costante e una purga positiva.

Applicazioni

• Controllori programmabili
• Armadi di controllo di linea
• Centri di controllo motori
• Quadri relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Involucri per laser
• Bilance elettroniche

Vantaggi

• Bassi costi di esercizio
• Compatto e di semplice installazione
• Capacità di raffreddamento fino a 5.600 Btu/h (1.641 W)
• Funzionamento silenzioso (dipende dal modello)
• Mantiene l'integrità NEMA 4 (IP66)
• Stabilizza la temperatura e l'umidità dell'involucro
• Senza CFC, senza parti in movimento — manutenzione minima
• Si monta tramite foro elettrico standard
• Evita scattamenti indesiderati, danni da calore e deriva dei circuiti
• Elimina ventole e filtri aria ambiente

Modelli (selezione)
NEMA 4X (IP66) Sistemi Cabinet Cooler ad alta temperatura - Acciaio inossidabile Tipo 303
Model | Btu/hr. (Watts)
HT4715SS | 1,000 (293)
HT4725SS | 1,700 (498)
HT4730SS | 2,000 (586)
HT4740SS | 2,800 (821)
HT4750SS | 3,400 (997)
HT4760SS | 4,000 (1,171)
HT4770SS | 4,800 (1,406)
HT4780SS | 5,600 (1,641)

NEMA 4X (IP66) Sistemi Cabinet Cooler ad alta temperatura - Acciaio inossidabile Tipo 316
Model | Btu/hr. (Watts)
HT4715SS-316 | 1,000 (293)
HT4725SS-316 | 1,700 (498)
HT4730SS-316 | 2,000 (586)
HT4740SS-316 | 2,800 (821)
HT4750SS-316 | 3,400 (997)
HT4760SS-316 | 4,000 (1,171)
HT4770SS-316 | 4,800 (1,406)
HT4780SS-316 | 5,600 (1,641)

Sommario delle prestazioni
Le capacità di raffreddamento sono valutate a 100 PSIG (6,9 BAR) di pressione di alimentazione. I livelli sonori variano a seconda del modello (esempi: HT4715SS ≈ 73 dBA; HT4725SS ≈ 80 dBA; HT4780SS ≈ 85 dBA). I sistemi continui includono il raffreddatore, il separatore del filtro e il kit di distribuzione dell'aria fredda. I sistemi con controllo termostatico comprendono il termostato, la valvola solenoide e, se specificato, il Controllo Elettronico della Temperatura (ETC™).

Accessori e opzioni
Kit di montaggio laterale per installazioni con spazio superiore/laterale limitato; kit di distribuzione dell'aria fredda (tubazioni, clip, raccordi); filtro autovescante da 5 micron incluso; filtro coalescente opzionale consigliato se è presente olio; valvole solenoidi ed ETC™ disponibili come upgrade.

Come funziona
L'aria compressa entra nel Cabinet Cooler dotato di tubo vortice e viene separata in correnti calde e fredde. L'aria fredda viene convogliata nell'armadio tramite il kit di distribuzione; l'aria calda viene espulsa. Il sistema raffredda e assicura una lieve purga positiva per impedire l'ingresso di aria esterna.

Specifiche tecniche

• Serie: NEMA 4X Cabinet Cooler® Systems (Alta Temperatura, funzionamento continuo)
• Brand: EXAIR
• Intervallo operativo ambiente: 125°F a 200°F (52°C a 93°C) per i modelli ad alta temperatura
• Materiali: acciaio inossidabile Tipo 303 o Tipo 316 (costruzione resistente alla corrosione NEMA 4X)
• Capacità di raffreddamento: 1.000 a 5.600 Btu/h (293 a 1.641 W) a seconda del modello
• Valutazione a 100 PSIG (6,9 BAR)
• Riduzione temperatura tipica: ≈54°F (30°C) sotto l'aria di alimentazione a 100 PSIG
• Livelli sonori: dipendono dal modello (≈73–85 dBA)
• Filtrazione: filtro autovescante 5 micron incluso; filtro coalescente raccomandato se presenza di olio
• Opzioni di controllo: funzionamento continuo o controllo termostatico (ETC™ disponibile)
• Impostazione tipica del termostato (sistemi termostatici): 95°F (35°C)
• Montaggio: si installa tramite foro elettrico standard; kit di montaggio laterale disponibili (mantengono la classificazione NEMA)
• Normative: UL Listed e conformità CE
• Garanzia: garanzia produttore di cinque anni (come dichiarato dal produttore)
• Componenti tipici (continuo): Cabinet Cooler, kit di distribuzione aria fredda, separatore filtro
