Climatizzatore per armadio elettrico per montaggio laterale HT4840SS

compattoindustrialeresistente alla corrosione

Panoramica
I sistemi Cabinet Cooler® HT ad alta temperatura forniscono raffreddamento e purge per quadri elettrici con temperature ambientali da 125°F a 200°F (52°C a 93°C). Le unità con controllo termostatico includono un termostato regolabile, impostato in fabbrica a 95°F (35°C). La costruzione in acciaio inossidabile NEMA 4X (IP66) protegge le apparecchiature in ambienti alimentari e corrosivi. Una valvola di sfiato a bassa pressione preserva l'integrità NEMA 4X sigillando lo scarico quando il raffreddatore è spento. Il tubo vortice produce aria fredda dall'aria compressa senza parti in movimento e si monta tramite un foro elettrico standard. Tutti i Cabinet Cooler® sono UL Listed e conformi CE.

Applicazioni

• Controllori programmabili
• Quadri di controllo linea
• Centri di controllo motori
• Pannelli relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Raffreddamento di scocche laser
• Bilance elettroniche

Vantaggi

• Soluzione a basso costo
• Resistente alla corrosione in ambienti severi
• Compatto, montaggio rapido nella foratura standard
• Capacità di raffreddamento fino a 5.600 Btu/h (1.641 Watt)
• Funzionamento silenzioso (livelli sonori tipici per modello)
• Mantiene l'integrità dell'involucro NEMA 4X (IP66)
• Stabilizza temperatura e umidità interne
• Senza CFC
• Senza parti mobili — praticamente senza manutenzione
• Elimina ventole e filtri
• Fornisce protezione per lavaggi (washdown)

Modelli (selezione mostrata nella pagina)
Sistemi Cabinet Cooler® HT alta temperatura NEMA 4X - Acciaio inossidabile Tipo 303, controllo termostatico
Modello — Btu/h (Watts)
HT4815SS — 1,000 (293)
HT4825SS — 1,700 (498)
HT4830SS — 2,000 (586)
HT4840SS — 2,800 (821)
HT4850SS — 3,400 (997)
HT4860SS — 4,000 (1,171)
HT4870SS — 4,800 (1,406)
HT4880SS — 5,600 (1,641)

Sistemi Cabinet Cooler® HT alta temperatura NEMA 4X - Acciaio inossidabile Tipo 316, controllo termostatico
Modello — Btu/h (Watts)
HT4815SS-316 — 1,000 (293)
HT4825SS-316 — 1,700 (498)
HT4830SS-316 — 2,000 (586)
HT4840SS-316 — 2,800 (821)
HT4850SS-316 — 3,400 (997)
HT4860SS-316 — 4,000 (1,171)
HT4870SS-316 — 4,800 (1,406)
HT4880SS-316 — 5,600 (1,641)

Prestazioni (esempi)
Capacità di raffreddamento misurata a 100 PSIG (6,9 BAR) di pressione di alimentazione. Livelli sonori (dBA): HT4815SS — 73 dBA; HT4825SS — 80 dBA; HT4830SS — 80 dBA; HT4840SS — 82 dBA; HT4850SS — 84 dBA; HT4880SS — 85 dBA.

Accessori e opzioni

• Kit di montaggio laterale per installazioni quando il montaggio superiore non è possibile (Tipo 303 o 316 acciaio inossidabile)
• Kit di distribuzione dell'aria fredda (tubi, clip, raccordi) per instradare l'aria fredda all'interno dell'armadio
• Filtro/separatore (scarico automatico 5 µm) incluso; si consiglia filtro coalescente se è presente olio nell'aria compressa
• I sistemi con controllo termostatico includono valvola solenoide, termostato (impostato in fabbrica a 95°F / 35°C) e filtro; disponibili in 110 VAC, 240 VAC e 24 VDC
• Electronic Temperature Control (ETC™) disponibile per controllo preciso e visualizzazione interna

Come funziona (sintesi)
L'aria compressa entra nel Cabinet Cooler® alimentato da tubo vortice e si separa in flusso freddo e flusso caldo. L'aria fredda viene immessa nell'armadio tramite il kit di distribuzione; l'aria calda viene espulsa dal tubo vortice. L'unità raffredda e purga l'involucro con aria fredda pulita senza introdurre aria esterna.

Caratteristiche / specifiche tecniche

• Serie: HT (High Temperature) — Sistemi Cabinet Cooler® NEMA 4X
• Intervallo di funzionamento ambiente: 125°F a 200°F (52°C a 93°C)
• Materiali: Tipo 303 o Tipo 316 acciaio inossidabile (NEMA 4X / IP66)
• Controllo termostatico: regolabile, impostato in fabbrica a 95°F (35°C); opzione ETC con display digitale e feedback della temperatura interna
• Capacità di raffreddamento (esempi): 1,000 a 5,600 Btu/h (293 a 1,641 W) a seconda del modello
• Capacità misurata a 100 PSIG (6,9 BAR)
• Livelli di rumore: circa 73–85 dBA a seconda del modello e della configurazione
• Filtrazione: filtro acqua/particelle 5 µm con scarico automatico incluso; filtro coalescente consigliato se presente olio
• Montaggio: si installa in una foratura elettrica standard; kit di montaggio laterale disponibili per preservare la classificazione NEMA
• Certificazioni: UL Listed e conforme CE
• Assenza di parti mobili (basato su tubo vortice), manutenzione minima

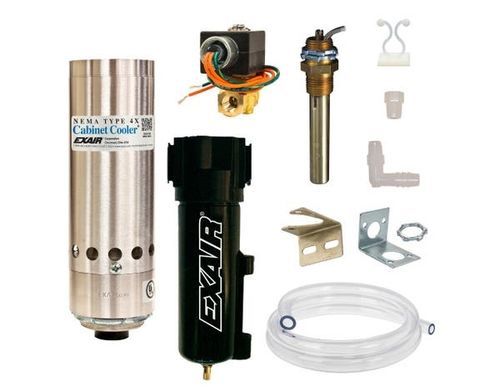

• Componenti tipici inclusi (sistemi con termostato): raffreddatore, valvola solenoide, termostato, filtro/separatore, kit di distribuzione aria fredda
• Prodotto / SKU mostrato nella pagina (riferimento configurabile): PHT4808SS
