Climatizzatore per armadio elettrico per montaggio laterale HT4215

compattodi sala informaticaindustriale

Panoramica

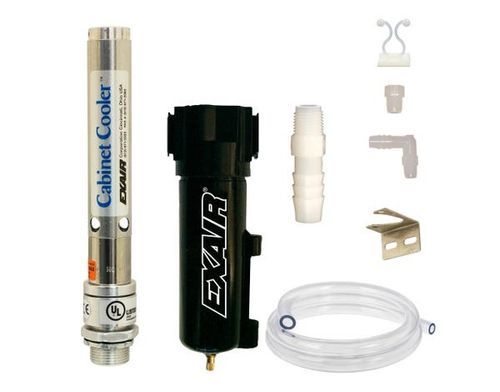

Sistemi Cabinet Cooler NEMA 12 (IP54) ad alta temperatura di EXAIR per funzionamento continuo in ambienti da 125°F a 200°F (52°C a 93°C). I sistemi utilizzano un tubo a vortice per generare aria fredda dall'aria compressa senza parti in movimento. I modelli per funzionamento continuo includono un separatore acqua‑sporco da 5 µm con scarico automatico e un kit di distribuzione aria fredda per il raffreddamento mirato e la purga dell'involucro.

Applicazioni

• Controllori programmabili (PLC)
• Armadi di controllo di linea
• Centri di controllo motori
• Quadri relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Custodie telecamere CCTV
• Armadi per computer ed elettronica
• Raffreddamento custodie laser
• Bilance elettroniche industriali

Vantaggi

• Progettati per temperature ambientali fino a 200°F (93°C)
• Basso costo di acquisto e gestione
• Design compatto, installazione tramite knockout elettrico standard
• Capacità di raffreddamento fino a 5.600 Btu/h (1.641 W)
• Funzionamento silenzioso; il livello sonoro può essere ridotto con silenziatore opzionale
• Mantengono l'integrità NEMA 12 (IP54) e proteggono da polvere e olio
• Creano una leggera sovrapressione per purgare contaminanti
• Senza CFC e senza ventole o filtri interni necessari
• Senza parti in movimento — manutenzione minima
• Riduce interventi intempestivi e guasti dovuti al calore

Modelli (Sistemi Cabinet Cooler NEMA 12 alta temperatura, funzionamento continuo)
HT4215 | 1.000 Btu/h (293 W)
HT4225 | 1.700 Btu/h (498 W)
HT4230 | 2.000 Btu/h (586 W)
HT4240 | 2.800 Btu/h (821 W)
HT4250 | 3.400 Btu/h (997 W)
HT4260 | 4.000 Btu/h (1.171 W)
HT4270 | 4.800 Btu/h (1.406 W)
HT4280 | 5.600 Btu/h (1.641 W)

Prestazioni (Capacità e livello sonoro a 100 PSIG)
Capacità indicate a 100 PSIG (6,9 BAR) di pressione di alimentazione. Livelli sonori misurati a 1 m con silenziatore freddo opzionale installato.

• HT4215 — 1.000 Btu/h (293 W) — 73 dBA*
• HT4225 — 1.700 Btu/h (498 W) — 74 dBA*
• HT4230 — 2.000 Btu/h (586 W) — 74 dBA*
• HT4240 — 2.800 Btu/h (821 W) — 78 dBA*
• HT4250 — 3.400 Btu/h (997 W) — 75 dBA*
• HT4260 — 4.000 Btu/h (1.171 W) — 77 dBA*
• HT4270 — 4.800 Btu/h (1.406 W) — 77 dBA*
• HT4280 — 5.600 Btu/h (1.641 W) — 79 dBA*

Come funziona
L'aria compressa entra nel Cabinet Cooler alimentato da tubo a vortice e si divide in due flussi: caldo e freddo. L'aria calda viene espulsa e attutita; l'aria fredda viene convogliata all'interno dell'involucro tramite il kit di distribuzione. L'unità mantiene una leggera sovrapressione per purgare i contaminanti e impedire l'ingresso di aria esterna.

Altre considerazioni

• Filtrazione: I sistemi continui includono un separatore acqua‑sporco da 5 µm con scarico automatico. Se è presente olio, si consiglia un filtro coalescente/rimuovi‑olio.
• Kit di distribuzione aria fredda: Tubazioni flessibili, raccordi e clip per dirigere l'aria fredda all'interno dell'involucro o verso punti caldi specifici.
• Umidità: Le unità per funzionamento continuo stabilizzano l'umidità relativa interna a ~45% quando l'involucro è sigillato, evitando condensa.
• Temperatura aria in ingresso: Riduzione tipica di ~54°F (30°C) rispetto all'aria di alimentazione a 100 PSIG; temperature di ingresso elevate o pressione ridotta riducono la capacità.
• Montaggio: Le unità NEMA 12 (IP54) si montano superiormente o lateralmente tramite knockout standard; kit di montaggio laterale disponibili.
• Controlli: I modelli continui includono filtro e kit di distribuzione. I modelli termostatici e ETC (Electronic Temperature Control) (codici separati) includono valvola solenoide e controllo digitale della temperatura.
• Sicurezza e conformità: Tutte le unità sono UL Listed e conformi CE.

Specifiche tecniche

• Brand: EXAIR
• Serie: NEMA 12 HT Cabinet Cooler® Systems (Continuous Operation)
• Campo temperatura ambiente: 125°F a 200°F (52°C a 93°C)
• Intervallo di capacità: 1.000 a 5.600 Btu/h (293 a 1.641 W)
• Riduzione tipica di temperatura dall'aria di alimentazione: ~54°F (30°C) a 100 PSIG (6,9 BAR)
• Costruzione: Materiali variabili in base al modello; protezione contro polvere e olio (IP54)
• Incluso (modelli continui): separatore acqua‑sporco 5 µm e kit di distribuzione aria fredda
• Assenza di parti mobili (tecnologia tubo a vortice)
• UL Listed e conforme CE
• Modello/riferimento mostrato nella pagina: PHT4208 (varianti configurabili disponibili)
• Capacità indicate a 100 PSIG; livelli sonori variabili e riducibili con silenziatore opzionale
