Climatizzatore per armadio elettrico per montaggio laterale HT4350

verticalecompattoindustriale

Panoramica
Sistemi Cabinet Cooler® NEMA 12 ad alta temperatura con controllo tramite termostato per ambienti da 125°F a 200°F (52°C a 93°C). I sistemi con termostato includono un termostato regolabile impostato in fabbrica a 95°F (35°C) che attiva il raffreddamento solo quando la temperatura interna si avvicina al valore impostato. Le unità EXAIR Cabinet Cooler® utilizzano un tubo vortice per generare aria fredda dall'aria compressa senza parti mobili. Design compatto, si installano tramite un'apertura elettrica standard. Tutte le unità sono UL Listed e conformi CE.

Applicazioni

• Controller programmabili
• Quadri di controllo linea
• Centri di controllo motori
• Quadri relay
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Carter di laser raffreddati
• Bilance elettroniche

Vantaggi

• Opera in ambienti fino a 200°F
• Soluzione a basso costo
• Ingombro compatto
• Capacità di raffreddamento fino a 5.600 Btu/hr (1.641 Watt)
• Funzionamento silenzioso (silenziatore freddo opzionale)
• Installazione rapida tramite apertura elettrica standard
• Mantiene l'integrità NEMA 12 (IP54)
• Stabilizza temperatura e umidità dell'involucro
• Senza CFC
• Zero parti mobili — manutenzione nulla
• Elimina l'ingresso di aria ambiente — nessuna ventola o filtro esterno richiesto
• Previene interventi intempestivi e danni da calore
• Riduce perdite di produzione e deriva dei circuiti
• Protegge l'elettronica da polvere e sporco

Modelli — NEMA 12 (IP54) Sistemi Cabinet Cooler® ad alta temperatura, controllo a termostato

• HT4315 | 1,000 Btu/hr (293 Watts)
• HT4325 | 1,700 Btu/hr (498 Watts)
• HT4330 | 2,000 Btu/hr (586 Watts)
• HT4340 | 2,800 Btu/hr (821 Watts)
• HT4350 | 3,400 Btu/hr (997 Watts)
• HT4360 | 4,000 Btu/hr (1,171 Watts)
• HT4370 | 4,800 Btu/hr (1,406 Watts)
• HT4380 | 5,600 Btu/hr (1,641 Watts)

Modelli — NEMA 4 (IP66) Sistemi Cabinet Cooler® ad alta temperatura, controllo a termostato (240V)

• HT4315-240 | 1,000 Btu/hr (293 Watts)
• HT4325-240 | 1,700 Btu/hr (498 Watts)
• HT4330-240 | 2,000 Btu/hr (586 Watts)
• HT4340-240 | 2,800 Btu/hr (821 Watts)
• HT4350-240 | 3,400 Btu/hr (997 Watts)
• HT4360-240 | 4,000 Btu/hr (1,171 Watts)
• HT4370-240 | 4,800 Btu/hr (1,406 Watts)
• HT4380-240 | 5,600 Btu/hr (1,641 Watts)

Modelli — NEMA 4 (IP66) Sistemi Cabinet Cooler® ad alta temperatura, controllo a termostato (24VDC)

• HT4315-24VDC | 1,000 Btu/hr (293 Watts)
• HT4325-24VDC | 1,700 Btu/hr (498 Watts)
• HT4330-24VDC | 2,000 Btu/hr (586 Watts)
• HT4340-24VDC | 2,800 Btu/hr (821 Watts)
• HT4350-24VDC | 3,400 Btu/hr (997 Watts)
• HT4360-24VDC | 4,000 Btu/hr (1,171 Watts)
• HT4370-24VDC | 4,800 Btu/hr (1,406 Watts)
• HT4380-24VDC | 5,600 Btu/hr (1,641 Watts)

Prestazioni (NEMA 12 HT Cabinet Cooler con termostato)

• HT4315, HT4315-240, HT4315-24VDC | 1,000 Btu/hr | 293 Watts | 73 dBA*
• HT4325, HT4325-240, HT4325-24VDC | 1,700 Btu/hr | 498 Watts | 74 dBA*
• HT4330, HT4330-240, HT4330-24VDC | 2,000 Btu/hr | 586 Watts | 74 dBA*
• HT4340, HT4340-240, HT4340-24VDC | 2,800 Btu/hr | 821 Watts | 78 dBA*
• HT4350, HT4350-240, HT4350-24VDC | 3,400 Btu/hr | 997 Watts | 75 dBA*
• HT4360, HT4360-240, HT4360-24VDC | 4,000 Btu/hr | 1,171 Watts | 77 dBA*
• HT4370, HT4370-240, HT4370-24VDC | 4,800 Btu/hr | 1,406 Watts | 77 dBA*
• HT4380, HT4380-240, HT4380-24VDC | 5,600 Btu/hr | 1,641 Watts | 79 dBA*

Come funziona
L'aria compressa entra nel Cabinet Cooler® azionato da tubo vortice e si separa in due flussi: uno caldo (espulso attraverso lo scarico muflato) e uno freddo (inviato nell'armadio tramite il kit di distribuzione dell'aria fredda). L'aria calda spostata esce dall'involucro, creando una leggera sovrappressione che assicura raffreddamento e purga senza far entrare aria dall'ambiente esterno nel pannello di controllo.

Altre considerazioni

• Filtrazione: Include filtro acqua e sporco 5 micron con scarico automatico; se è presente olio si raccomanda un filtro coalescente.
• Kit di distribuzione aria fredda: Tubo in vinile flessibile, connettori e clip adesive per portare l'aria fredda ai punti caldi.
• Umidità: Per unità in funzionamento continuo ben sigillate, l'umidità relativa interna si stabilizza intorno al 45%; nessuna condensa interna se installato correttamente.
• Temperatura aria in ingresso: Riduzione di circa 54°F (30°C) rispetto all'aria di alimentazione a 100 PSIG (6.9 BAR); temperatura in ingresso elevata o pressione ridotta riduce la capacità.
• Montaggio: Si monta tramite apertura elettrica standard (1-1/2 NPS). Le unità NEMA 12 possono essere montate sopra o lateralmente; le unità NEMA 4/4X devono essere montate verticalmente a meno che non si usi un Side Mount Kit approvato.
• Valvola solenoide & termostato: I sistemi thermostatici includono valvola solenoide e termostato impostato in fabbrica a 95°F (35°C), controllo tipico ±2°F (1°C); opzioni solenoidi in varie tensioni, certificate UL/CSA.
• Controllo elettronico della temperatura (ETC): ETC digitale opzionale con display LED e feedback termocoppia per monitoraggio preciso della temperatura interna.

Caratteristiche / specifiche tecniche

• Nome serie: NEMA 12 HT Cabinet Cooler® Systems (controllo a termostato)
• Classificazione NEMA: NEMA 12 (IP54) — a tenuta di polvere e olio (varianti NEMA 4 / 4X disponibili)
• Campo di temperatura operativa: 125°F a 200°F (52°C a 93°C)
• Termostato: Regolabile, impostato in fabbrica a 95°F (35°C), controllo tipico ±2°F (1°C)
• Capacità di raffreddamento: 1,000 a 5,600 Btu/hr (293 a 1,641 Watts)
• Abbassamento temperatura aria fredda: ≈54°F (30°C) sotto l'aria di alimentazione a 100 PSIG (6.9 BAR)
• Livelli sonori (con silenziatore freddo opzionale): ~73–79 dBA a seconda del modello
• Filtrazione: Filtro 5 micron con scarico automatico incluso; filtro coalescente raccomandato se presente olio
• Costruzione: Basato su tubo vortice, nessuna parte mobile — manutenzione nulla
• Certificazioni: UL Listed e conforme CE

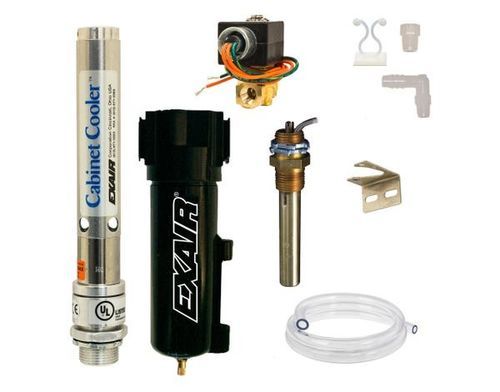

• Incluso: Raffreddatore, termostato, valvola solenoide, separatore filtro e kit di distribuzione aria fredda (per sistemi con termostato)
