Climatizzatore per armadio elettrico per montaggio laterale 4730

compattodi sala informaticaper sala server

Panoramica
I sistemi NEMA 4 (IP66) Cabinet Cooler® offrono raffreddamento a tenuta polvere, resistente a olio e spruzzi, adatti ad uso interno ed esterno in ambienti industriali. I modelli in funzionamento continuo forniscono raffreddamento costante e purga positiva degli involucri elettronici tramite un tubo a vortice azionato ad aria compressa. Ogni sistema include un separatore acqua-sporcizia e un kit di distribuzione aria fredda.

Principio di funzionamento
L'aria compressa entra nel Cabinet Cooler® a tubo a vortice e si separa in flussi caldo e freddo. L'aria fredda viene convogliata nell'involucro tramite il kit di distribuzione, mentre l'aria calda viene espulsa in atmosfera. Il sistema mantiene una leggera sovrappressione per impedire l'ingresso di aria ambiente contaminata.

Applicazioni

• Controllori programmabili (PLC)
• Armadi di controllo linea
• Centri di controllo motori (MCC)
• Quadri relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Custodie per telecamere CCTV
• Armadi per computer
• Involucri di laser
• Piattaforme di pesatura elettroniche

Vantaggi

• Bassi costi di installazione e manutenzione minima
• Design compatto senza parti in movimento
• Capacità di raffreddamento da 275 a 5.600 Btu/h (80–1.641 W)
• Funzionamento silenzioso con silenziatore opzionale
• Installazione rapida tramite foro o knockout elettrico standard
• Mantiene l'integrità NEMA 4 (IP66) con valvola di sfiato a bassa pressione
• Senza CFC — raffreddamento senza refrigeranti
• Stabilizza temperatura e umidità interne; riduce il rischio di condensa
• Elimina ventole e filtri all'interno dell'involucro
• Fornisce protezione washdown

Modelli / Capacità (Serie funzionamento continuo 4704–4780)
Modello — Btu/h (Watts)
4704 — 275 (80)
4708 — 550 (162)
4715 — 1.000 (293)
4725 — 1.700 (498)
4730 — 2.000 (586)
4740 — 2.800 (821)
4750 — 3.400 (997)
4760 — 4.000 (1.171)
4770 — 4.800 (1.406)
4780 — 5.600 (1.641)

Prestazioni (dati selezionati)
Modello — Btu/h — Watts — Livello sonoro (dBA)
4704 — 275 — 80 — 59*
4708 — 550 — 162 — 67*
4715 — 1.000 — 293 — 73
4725 — 1.700 — 498 — 80
4730 — 2.000 — 586 — 80
4740 — 2.800 — 821 — 82
4750 — 3.400 — 997 — 84
4760 — 4.000 — 1.171 — 84
4770 — 4.800 — 1.406 — 84
4780 — 5.600 — 1.641 — 85
*Con silenziatore freddo opzionale installato. Capacità misurata a 100 PSIG (6,9 BAR).

Componenti inclusi e varianti

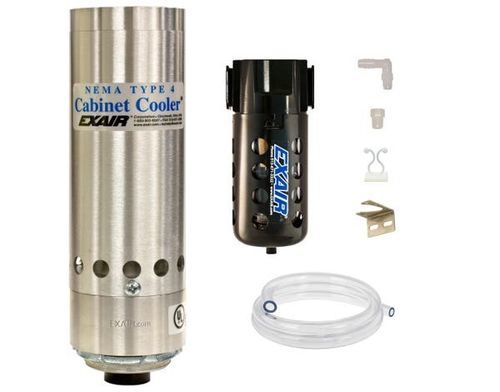

• Sistemi funzionamento continuo (4704–4780): raffreddatore, separatore acqua-sporcizia, kit di distribuzione aria fredda.
• Sistemi con controllo termostatico (4804–4880): includono raffreddatore, valvola solenoide e termostato (impostato in fabbrica a 95°F / 35°C).
• Aggiornamento ETC: controllo elettronico della temperatura con display LED; disponibile come opzione o installazione in fabbrica.
• Modelli Alta Temperatura: per ambienti 125°F–200°F (52°C–93°C).
• Modelli NHP (Non-Hazardous Purge): purga positiva continua per ambienti molto polverosi.
• Sistemi doppi: per capacità aggiuntiva (modelli ##50–##80).

Filtrazione, distribuzione e altri dettagli

• Filtrazione standard: separatore automatico acqua e sporco 5 micron per impedire l'ingresso di condensa e particelle nell'involucro.
• Kit di distribuzione aria fredda: tubi, clip adesive e raccordi per indirizzare l'aria verso punti caldi.
• Umidità: con involucro sigillato, il sistema stabilizza l'umidità relativa intorno a ~45% ed evita condensa interna.
• Prestazione termica: circa 54°F (30°C) di abbassamento rispetto all'aria di alimentazione a 100 PSIG; l'aria fredda del vortice è tipicamente ~16°F (-9°C) sotto l'aria compressa ambiente.
• Materiali: corpo in alluminio con tubo a vortice in acciaio inox 303.
• Montaggio: si installa tramite foro o knockout elettrico standard (1-1/2 NPS); kit laterali disponibili per mantenere la classificazione NEMA.
• Certificazioni: UL Listed, conforme CE; CSA dove applicabile.

Specifiche tecniche

• Nome serie: NEMA 4 Cabinet Cooler® Systems
• Intervallo di raffreddamento: 275–5.600 Btu/h (80–1.641 W)
• Modalità di funzionamento: Continuo, Termostato, ETC, Alta Temperatura, NHP, Doppio
• Filtro: scarico automatico 5 micron (standard)
• Distribuzione aria fredda: kit incluso
• Montaggio: knockout elettrico standard (1-1/2 NPS) o foro; opzioni di montaggio laterale
• Materiali: corpo in alluminio; tubo vortice 303 inox
• Riduzione temperatura: ~54°F (30°C) a 100 PSIG
• Livelli sonori: dipendono dal modello (~59–85 dBA)
• Pressione nominale per capacità: 100 PSIG (6,9 BAR)
• Applicazioni tipiche: raffreddamento di armadi e pannelli per elettronica di controllo (PLC, MCC, CNC, CCTV, ecc.)
