Climatizzatore per armadio elettrico verticale 4730SS

per montaggio lateralecompattoindustriale

Panoramica
I sistemi Cabinet Cooler® raffreddano e purgano quadri di controllo elettronici utilizzando aria compressa e un tubo a vortice; il tubo a vortice genera aria fredda senza parti in movimento. Le unità NEMA 4X (IP66) sono a tenuta di polvere e olio, resistenti agli schizzi e alla corrosione per impiego interno/esterno. I modelli NEMA 4X integrano una valvola di sfiato a bassa pressione sul tubo a vortice e sullo scarico dell'armadio che si chiude quando il raffreddatore è spento per preservare l'integrità dell'involucro. I sistemi in funzionamento continuo includono il Cabinet Cooler, il kit di distribuzione dell'aria fredda e un filtro automatico da 5 µm. Le unità sono UL Listed e conformi CE.

Applicazioni

• Controllori programmabili
• Quadri di controllo di linea
• Centri di controllo motore
• Quadri relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Alloggiamenti per laser
• Bilance elettroniche

Caratteristiche principali

• Costruzione in acciaio inossidabile resistente alla corrosione per ambienti aggressivi o lavaggio
• Design compatto; si monta in un foro o knockout elettrico standard
• Capacità di raffreddamento da 275 Btu/h (80 W) a 5.600 Btu/h (1.641 W)
• Nessuna parte mobile — manutenzione ridotta
• Silenziatore freddo opzionale per ridurre il rumore
• Opzioni termostato/solenoide o controllo elettronico ETC™ per limitare l'uso dell'aria compressa
• Mantiene l'integrità dell'involucro NEMA 4X durante la purga
• Include filtro automatico 5 µm; filtro coalescente consigliato se presenza di olio nell'aria compressa

Modelli - NEMA 4X (IP66) Cabinet Cooler Systems - Acciaio inossidabile Tipo 303, funzionamento continuo
4704SS | 275 Btu/h (80 W)
4708SS | 550 Btu/h (162 W)
4715SS | 1.000 Btu/h (293 W)
4725SS | 1.700 Btu/h (498 W)
4730SS | 2.000 Btu/h (586 W)
4740SS | 2.800 Btu/h (821 W)
4750SS | 3.400 Btu/h (997 W)
4760SS | 4.000 Btu/h (1.171 W)
4770SS | 4.800 Btu/h (1.406 W)
4780SS | 5.600 Btu/h (1.641 W)

Modelli - NEMA 4X (IP66) Cabinet Cooler Systems - Acciaio inossidabile Tipo 316, funzionamento continuo
4704SS-316 | 275 Btu/h (80 W)
4708SS-316 | 550 Btu/h (162 W)
4715SS-316 | 1.000 Btu/h (293 W)
4725SS-316 | 1.700 Btu/h (498 W)
4730SS-316 | 2.000 Btu/h (586 W)
4740SS-316 | 2.800 Btu/h (821 W)
4750SS-316 | 3.400 Btu/h (997 W)
4760SS-316 | 4.000 Btu/h (1.171 W)
4770SS-316 | 4.800 Btu/h (1.406 W)
4780SS-316 | 5.600 Btu/h (1.641 W)

Prestazioni (NEMA 4X Tipo 303/316 Acciaio inossidabile, funzionamento continuo)
4704SS, 4704SS-316 | 275 Btu/h | 80 W | 59 dBA*
4708SS, 4708SS-316 | 550 Btu/h | 162 W | 67 dBA*
4715SS, 4715SS-316 | 1.000 Btu/h | 293 W | 73 dBA
4725SS, 4725SS-316 | 1.700 Btu/h | 498 W | 80 dBA
4730SS, 4730SS-316 | 2.000 Btu/h | 586 W | 80 dBA
4740SS, 4740SS-316 | 2.800 Btu/h | 821 W | 82 dBA
4750SS, 4750SS-316 | 3.400 Btu/h | 997 W | 84 dBA
4760SS, 4760SS-316 | 4.000 Btu/h | 1.171 W | 84 dBA
4770SS, 4770SS-316 | 4.800 Btu/h | 1.406 W | 84 dBA
4780SS, 4780SS-316 | 5.600 Btu/h | 1.641 W | 85 dBA
*Con silenziatore freddo opzionale. Capacità di raffreddamento a 100 PSIG (6,9 BAR).

Altre informazioni tecniche

• Funzionamento: L'aria compressa entra nel tubo a vortice del Cabinet Cooler® e si separa in correnti calde e fredde. L'aria calda viene espulsa dallo scarico (muffled) e l'aria fredda viene immessa nell'armadio tramite il kit di distribuzione, purgando l'armadio senza far entrare aria esterna.
• Filtrazione: I sistemi includono un filtro automatico da 5 µm con drenaggio automatico per acqua e sporco. Se è presente olio nell'aria compressa, si raccomanda un filtro coalescente.
• Kit di distribuzione aria fredda: Tubo in vinile flessibile, connettori e clip autoadesive per indirizzare l'aria fredda verso punti caldi o per la circolazione interna.
• Umidità: In funzionamento continuo, l'umidità relativa in un involucro sigillato si stabilizza intorno al 45% senza condensazione.
• Temperatura d'ingresso e prestazioni: Circa 54°F (30°C) di riduzione rispetto alla temperatura dell'aria di alimentazione a 100 PSIG (6,9 BAR). Temperatura d'ingresso elevata o pressione di alimentazione bassa riducono la capacità di raffreddamento.
• Montaggio: Si monta tramite foro o knockout elettrico standard. Le unità NEMA 4 e 4X devono essere montate verticalmente; sono disponibili kit di montaggio laterale per installazioni con spazio limitato, mantenendo la classificazione NEMA.
• Controlli: Opzioni con termostato e solenoide (termostato impostato in fabbrica a 95°F / 35°C) o controllo elettronico ETC™ per regolazione precisa della temperatura interna.

Specifiche tecniche

• Classificazione NEMA: NEMA 4X (IP66) — a tenuta di polvere, a tenuta d'olio, resistente agli spruzzi, resistente alla corrosione, impiego interno/esterno.
• Materiali: Opzioni in acciaio inossidabile Tipo 303 e Tipo 316.
• Capacità di raffreddamento: 275 Btu/h (80 W) fino a 5.600 Btu/h (1.641 W) a seconda del modello.
• Fonte di aria fredda: Tubo a vortice (nessuna parte mobile).
• Differenziale tipico: fino a ~16°F (~9°C) generato dal tubo a vortice; riduzione tipica ~54°F (30°C) a 100 PSIG di alimentazione.

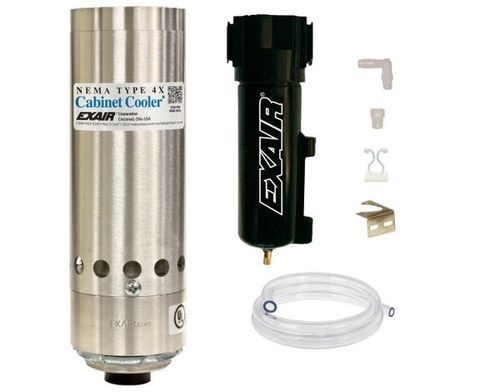

• Incluso (sistemi continui): Cabinet Cooler®, kit di distribuzione aria fredda e filtro automatico da 5 µm.
• Certificazioni: UL Listed e conformità CE.
• Esempio di SKU mostrato: P4708SS (configurabile con opzioni come BTU/hr, upgrade solenoide/ETC, tensione, materiale, alta temperatura o NHP, capacità vortex, ingresso aria, filtro).
