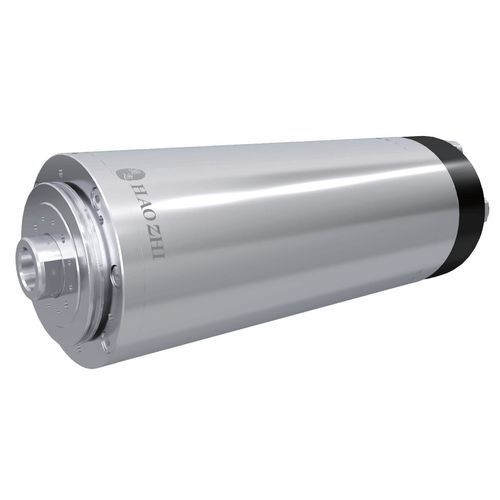

Mandrino per rettificatore interno DGZM-08040/4.0 DWS

a motoreraffreddato ad acqua

Panoramica
Il DGZM-08040/4.0-DWS è un mandrino compatto per rettifica interna, studiato per la rettifica di precisione di fori di piccolo diametro quando il diametro di installazione e la massa in movimento sono limitati. Diametro corpo: 80 mm; peso ca. 7 kg. Potenza nominale 4,0 kW (S1), fino a 6 kW (S6-20%); velocità massima 40.000 giri/min. Si raccomanda il raffreddamento ad acqua. Cuscinetti a sfere in ceramica per stabilità ad alta velocità. Interfaccia utensile: foro diritto e filettatura Φ15-M14-X1.5.

Riassunto prestazioni
Diametro: Φ80 mm
Velocità massima: 40.000 giri/min
Potenza nominale (S1): 4,0 kW — S6-20%: 6 kW
Coppia nominale (S1): 1,29 N·m — S6-40%: 1,91 N·m
Peso: ca. 7 ± 0,5 kg

Dati tecnici
Modello: DGZM-08040/4.0 DWS
Frequenza massima: 1.334 Hz
Velocità nominale: 1.000 giri/min
Frequenza nominale: 100 Hz
Tensione nominale: 380 V
Corrente nominale: 8,2 A
Tipo di motore: Asincrono
Tipo di cuscinetto: Cuscinetti a sfere in ceramica
Raffreddamento: Raffreddamento ad acqua (consigliato); portata 2–3 L/min a 0,25 MPa
Sensore temperatura motore: KTY
Velocità di vibrazione: 0,8 mm/s
Interfaccia utensile: Foro diritto e filettatura Φ15-M14-X1.5

Caratteristiche / specifiche tecniche

• Modello: DGZM-08040/4.0 DWS
• Diametro del corpo: Φ80 mm — design compatto per installazioni con spazi ridotti
• Velocità massima: 40.000 giri/min (per rettifica di precisione di piccolo diametro)
• Potenza continua (S1): 4,0 kW; Potenza S6-20%: 6 kW
• Coppia nominale: ca. 1,29 N·m (S1); Coppia (S6-40%): 1,91 N·m
• Motore: Asincrono
• Cuscinetti: Cuscinetti a sfere in ceramica per stabilità ad alta velocità
• Raffreddamento: Acqua raccomandata — 2–3 L/min a 0,25 MPa
• Elettrico: 380 V, 8,2 A (nominale)
• Sensore: KTY
• Vibrazioni: 0,8 mm/s
• Peso: ca. 7 ± 0,5 kg
• Interfaccia utensile: Foro diritto e filettatura Φ15-M14-X1.5
