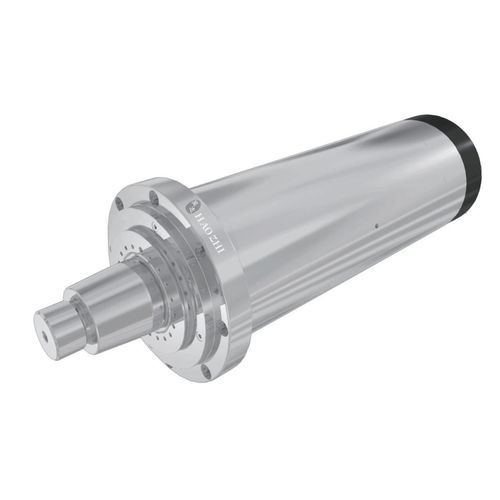

Mandrino per rettifica DGZM-18006/25-FWS

a motoreraffreddato ad acquaad alta velocità

Panoramica
Mandrino destinato alla rettifica cilindrica esterna che richiede elevata velocità della mola e potenza continua. Il DGZM-18006/25-FWS raggiunge 6.000 giri/min, eroga 25 kW in servizio continuo (S1) e 37,5 kW in potenza intermittente, adatto a cicli con maggior velocità della mola e riserva di taglio.

Tabella riassuntiva
Diametro: Φ180 mm
Velocità massima: 6.000 giri/min
Potenza (S1): 25 kW

DATI TECNICI (tabella completa)
Modello: DGZM-18005/25-FWS
Diametro: Φ180 mm
Velocità massima: 6.000 giri/min
Frequenza massima: 260 Hz
Velocità nominale: 4.000 giri/min
Frequenza nominale: 200 Hz
Tensione nominale: 380 V
Corrente nominale: 50 A
Potenza nominale: 25 kW
Coppia nominale: GL7N.m
Tipo motore: Motore asincrono
Tipo cuscinetto: Cuscinetto a sfere in acciaio
Metodo di raffreddamento: Raffreddamento ad acqua
Portata di raffreddamento: 6-8 L/min (Pressione idraulica 0.25 MPa)
Tipo sensore temperatura motore: PTC
Velocità di vibrazione: ≤0.8 mm/s
Peso: 94 ± 2 kg
Interfaccia utensile: Cono esterno L6

Dimensioni
Schema dimensionale disponibile nella pagina prodotto (immagine del diagramma mostrata).

Annotazioni
Intestazione pagina: DGZM-18006/25-FWS; tabella tecnica: DGZM-18005/25-FWS. La meta-descrizione riporta una coppia di 61.7 N·m; la tabella tecnica indica la coppia nominale come "GL7N.m".

CARATTERISTICHE / SPECIFICAZIONI TECNICHE

• Modello (intestazione pagina): DGZM-18006/25-FWS
• Modello (tabella tecnica): DGZM-18005/25-FWS
• Diametro: Φ180 mm
• Velocità massima: 6.000 giri/min
• Velocità nominale: 4.000 giri/min
• Frequenza massima: 260 Hz
• Frequenza nominale: 200 Hz
• Potenza continua (S1): 25 kW
• Potenza intermittente: 37,5 kW
• Coppia: 61.7 N·m (meta) / GL7N.m (tabella)
• Tensione nominale: 380 V
• Corrente nominale: 50 A
• Tipo motore: Motore asincrono
• Tipo cuscinetto: Cuscinetto a sfere in acciaio
• Raffreddamento: Raffreddamento ad acqua
• Portata di raffreddamento: 6–8 L/min (Pressione idraulica 0.25 MPa)
• Sensore temperatura motore: PTC
• Vibrazione: ≤0.8 mm/s
• Peso: 94 ± 2 kg
• Interfaccia utensile: Cono esterno L6
