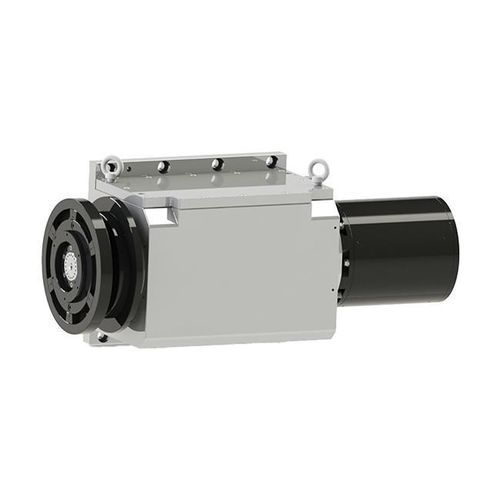

Mandrino per rettifica DYFDM-150(080)15/5.5-XWS

a motoreISOlubrificato ad olio

Panoramica
Per rettificatrici cilindriche e a camme con trasmissione motore posteriore separata, il DYFDM-150(080)15/5.5-XWS garantisce una rigidità assiale e radiale bilanciata per rettifiche di precisione. Il motore asincrono da 5,5 kW abbinato a un supporto idrostatico raffreddato ad olio è adatto a cicli di rettifica continui e controllati.

Specifiche principali
Diametro: Φ150 mm
Velocità massima: 3000 rpm

Dati tecnici
Modello: DYFDM-150(080)15/5.5-XWS
Altezza del centro (mm): 170
Lubrificante: ISO VG5
Pressione alimentazione olio (MPa): 2,5–5,0
Rigidità statica assiale (N/μm): ≥150
Rigidità statica radiale (N/μm): ≥150
Eccentricità radiale anteriore (mm): ≤0,0005
Spostamento assiale terminale (mm): ≤0,0005
Precisione di rotazione (mm): ≤0,0002
Tipo di azionamento: Motore posteriore (rotazione in senso orario)
Velocità massima (rpm): 3000
Frequenza massima (Hz): 100
Tipo motore: Motore asincrono
Tensione nominale (V): 300
Potenza S1 100% (kW): 5,5
Coppia S1 100% (N·m): 35
Corrente nominale S1 100% (A): 14
Raffreddamento: Raffreddamento ad olio (consigliato)
Applicazione: Rettificatrici cilindriche e a camme
Peso (kg): 278 ±10

Caratteristiche / specifiche tecniche

• Modello: DYFDM-150(080)15/5.5-XWS
• Diametro: Φ150 mm
• Altezza del centro: 170 mm
• Velocità massima: 3000 rpm
• Motore: Asincrono, 5,5 kW (S1 100%), 300 V, 14 A, 35 N·m
• Supporto idrostatico, raffreddato a olio; lubrificante ISO VG5; pressione olio 2,5–5,0 MPa
• Rigidità statica: assiale ≥150 N/μm, radiale ≥150 N/μm
• Precisione: eccentricità anteriore ≤0,0005 mm; spostamento assiale ≤0,0005 mm; precisione di rotazione ≤0,0002 mm
• Azionamento: Motore posteriore (rotazione in senso orario)
• Raffreddamento: Raffreddamento ad olio consigliato
• Applicazione: Rettificatrici cilindriche e a camme
• Peso appross.: 278 ±10 kg
