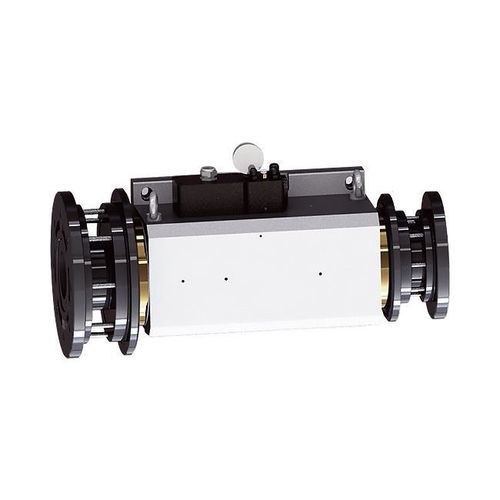

Mandrino per rettifica DYFDM-170(100)30/22-XWS

a motoreidrostaticoISO

Introduzione
Il DYFDM-170 è un mandrino idrostatico per teste portautensili progettato per applicazioni che richiedono coppia continua elevata e controllo radiale di precisione. Il motore sincrono integrato eroga 22 kW (S1) e 140 N·m continui; l'eccentricità radiale anteriore specificata assicura una rotazione del pezzo precisa.

Specifiche principali

• Velocità massima: 3500 giri/min
• Potenza in uscita (S1 100%): 22 kW
• Coppia in uscita (S1 100%): 140 N·m
• Altezza del centro: 145 mm
• Eccentricità radiale anteriore: ≤0.0001 mm

Dati tecnici
Modello: DYFDM-170(100)30/22-XWS
Altezza del centro (mm): 145
Tipo di olio lubrificante: ISO VG3
Pressione di alimentazione dell'olio (MPa): 3.0-4.0
Rigidità statica assiale (N/μm): ≥350
Rigidità statica radiale (N/μm): ≥250
Eccentricità radiale anteriore (mm): ≤0.0001
Spostamento assiale terminale (mm): ≤0.001
Precisione di rotazione (mm): ≤0.0003
Tipo di azionamento: Motore integrato
Movimento di rotazione: Senso orario
Velocità massima (giri/min): 3500
Frequenza massima (Hz): 233.3
Sistema motore: Motore sincrono
Tensione nominale (V): 380
Potenza in uscita S1 100% (kW): 22
Coppia in uscita S1 100% (N·m): 140
Corrente nominale S1 100% (A): 41
Sistema di raffreddamento: Raffreddamento ad olio (consigliato)
Area di applicazione: Teste portautensili per macchine utensili
Peso netto (kg): 395±1

Caratteristiche / specificazioni tecniche

• Modello: DYFDM-170(100)30/22-XWS
• Altezza del centro: 145 mm
• Velocità massima: 3500 giri/min
• Potenza in uscita: 22 kW (S1 100%)
• Coppia in uscita: 140 N·m (S1 100%)
• Corrente nominale: 41 A
• Tensione nominale: 380 V
• Sistema motore: Motore sincrono
• Tipo di azionamento: Motore integrato
• Rigidità statica assiale: ≥350 N/μm
• Rigidità statica radiale: ≥250 N/μm
• Eccentricità radiale anteriore: ≤0.0001 mm
• Spostamento assiale terminale: ≤0.001 mm
• Precisione di rotazione: ≤0.0003 mm
• Pressione olio: 3.0-4.0 MPa
• Tipo di olio lubrificante: ISO VG3
• Raffreddamento: Raffreddamento ad olio (consigliato)
• Applicazione: Teste portautensili per macchine utensili
• Peso netto: 395±1 kg
