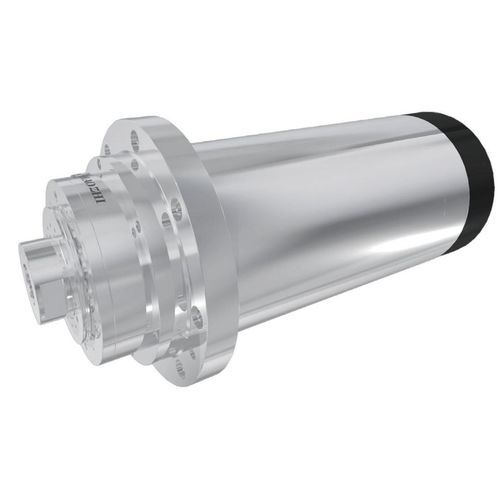

Mandrino per rettifica DGZM-15024/22-DFWS

alta potenzaa motoreraffreddato ad acqua

Overview
Nella fascia superiore dei mandrini per rettifica interna, la DGZM-15024/22-DFWS privilegia potenza e coppia rispetto alla massima velocità. Il corpo Ø150 mm eroga 22 kW e 17,7 N·m alle condizioni nominali per passate di rettifica pesanti. Il raffreddamento ad acqua e i cuscinetti a sfere in ceramica consentono funzionamento continuo in applicazioni gravose.

Key data
Diametro: Φ150 mm
Velocità massima: 24.000 rpm
Velocità nominale: 12.000 rpm
Potenza nominale (S1): 22 kW
Coppia nominale (S1): 17,7 N·m

Technical data
Modello: DGZM-15024/22-DPNS
Frequenza massima: 800 Hz
Frequenza nominale: 400 Hz
Tensione nominale: 380 V
Corrente nominale: 41 A
Tipo motore: Motore asincrono
Tipo cuscinetto: Cuscinetto a sfere in ceramica
Raffreddamento: Acqua (6–8 L/min a 0,25 MPa)
Sensore temperatura motore: KTY
Velocità di vibrazione: <0,8 mm/s
Peso: 42 ± 1 kg
Interfaccia utensile: Foro diritto e filettatura Φ28-M27×2

Dimensions
Diagramma delle dimensioni disponibile nella documentazione del prodotto.

Technical specifications

• Riferimento pagina: DGZM-15024/22-DFWS
• Diametro corpo: 150 mm
• Potenza nominale (S1): 22 kW
• Coppia nominale (S1): 17,7 N·m
• Velocità massima: 24.000 rpm
• Velocità nominale: 12.000 rpm
• Frequenza massima: 800 Hz
• Frequenza nominale: 400 Hz
• Tensione nominale: 380 V
• Corrente nominale: 41 A
• Motore: Asincrono
• Cuscinetti: Sfere in ceramica
• Raffreddamento: Acqua (flusso raccomandato 6–8 L/min a 0,25 MPa)
• Sensore temperatura motore: KTY
• Vibrazione: <0,8 mm/s
• Peso: 42 ± 1 kg
• Interfaccia utensile: Foro diritto e filettatura Φ28-M27×2
