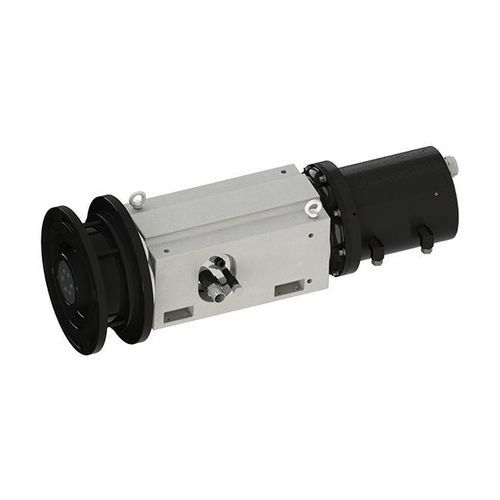

Mandrino per rettificatore interno DYFDM-120(100)15/22-XWS

a motoreISOlubrificato ad olio

Breve descrizione
Una rettificatrice a portale richiede maggior coppia e supporto strutturale rispetto a una rettificatrice interna compatta. Il modello DYFDM-120(100)15/22-XWS fornisce 22 kW di potenza, coppia nominale 140 N·m, rigidità statica assiale e radiale ≥400 N/µm e precisione di rotazione ≤0,0003 mm.

Specifiche di base
Diametro: Φ120 mm
Velocità massima: 3000 rpm

Dati tecnici
Modello: DYFDM-120(100)15/22-XWS
Altezza del centro (mm): 120
Tipo di olio lubrificante: ISO VG3
Pressione di fornitura olio (MPa): 2,5-5
Rigidità statica assiale (N/μm): ≥400
Rigidità statica radiale (N/μm): ≥400
Eccentricità radiale dell'estremità anteriore (mm): ≤0,0001
Spostamento assiale dell'estremità (mm): ≤0,001
Precisione di rotazione (mm): ≤0,0003
Tipo di trasmissione: Motore posteriore
Movimento di rotazione: Rotazione bidirezionale
Velocità massima (rpm): 3000
Frequenza massima (Hz): 300
Sistema motore: Motore sincrono
Tensione nominale (V): 380
Potenza di uscita S1 100% (kW): 22
Coppia di uscita S1 100% (N·m): 140
Corrente nominale S1 100% (A): 52
Sistema di raffreddamento: Raffreddamento ad olio (consigliato)
Campo di applicazione: Rettificatrici a portale
Peso (kg): 426±1

Dimensioni
Il disegno delle dimensioni è fornito per i dettagli di installazione e integrazione.

Caratteristiche / specifiche tecniche

• Modello: DYFDM-120(100)15/22-XWS
• Altezza del centro: 120 mm
• Diametro: Φ120 mm
• Velocità massima: 3000 rpm
• Potenza S1 100%: 22 kW
• Coppia di uscita S1 100%: 140 N·m
• Corrente nominale S1 100%: 52 A
• Tensione nominale: 380 V
• Sistema motore: Motore sincrono
• Tipo di trasmissione: Motore posteriore
• Movimento di rotazione: Rotazione bidirezionale
• Frequenza massima: 300 Hz
• Rigidità statica assiale: ≥400 N/μm
• Rigidità statica radiale: ≥400 N/μm
• Precisione di rotazione: ≤0,0003 mm
• Eccentricità radiale estremità anteriore: ≤0,0001 mm
• Spostamento assiale dell'estremità: ≤0,001 mm
• Pressione di fornitura olio: 2,5-5 MPa
• Tipo di olio lubrificante: ISO VG3
• Sistema di raffreddamento: Raffreddamento ad olio (consigliato)
• Campo di applicazione: Rettificatrici a portale
• Peso: 426±1 kg
