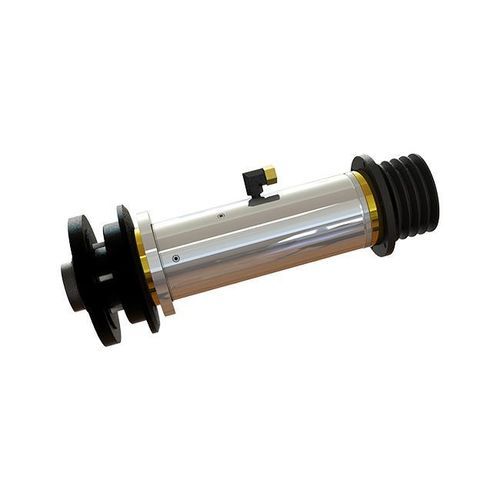

Mandrino per rettifica DYFJM-120(065)28/5.5A2-F

con trasmissione a cinghiaISO

INTRODUZIONE
Il modello DYFJM-120(065)28/5.5A2-F è un mandrino compatto per rettificatrici cilindriche, progettato per elevata rigidità radiale. Rigidità radiale ≥800 N/μm per sostenere i carichi di rettifica; diametro di installazione φ120 mm e massa 58±1 kg riducono l'ingombro macchina. Dati principali: perno φ65 mm, precisione di rotazione ≤0.0003 mm, velocità 2200 giri/min.

Specifiche principali
Diametro: Φ120 mm
Rigidità radiale: ≥800 N/μm
Diametro del perno: φ65 mm
Velocità nominale/massima: 2200 giri/min
Precisione di rotazione: ≤0.0003 mm
Peso: 58±1 kg

DATI TECNICI
Diametro esterno di installazione (mm): φ120
Diametro del perno (mm): φ65
Tipo di olio di trasmissione: ISO VG3
Pressione di alimentazione olio (MPa): 2.0-2.5
Rigidità statica assiale (N/μm): ≥100
Rigidità statica radiale (N/μm): ≥800
Eccentricità radiale fronte (mm): ≤0.001
Spostamento assiale della estremità (mm): ≤0.001
Precisione di rotazione (mm): ≤0.0003
Tipo di azionamento: Trasmissione a cinghia (belt drive)
Direzione di rotazione: Senso orario
Velocità nominale/massima (rpm): 2200
Area di applicazione: Rettificatrici cilindriche
Peso (kg): 58±1

Caratteristiche / Specifiche tecniche

• Modello: DYFJM-120(065)28/5.5A2-F
• Diametro di installazione: φ120 mm
• Diametro del perno: φ65 mm
• Tipo di olio consigliato: ISO VG3
• Pressione olio di alimentazione: 2.0-2.5 MPa
• Rigidità statica assiale: ≥100 N/μm
• Rigidità statica radiale: ≥800 N/μm
• Precisione di rotazione: ≤0.0003 mm
• Eccentricità radiale anteriore: ≤0.001 mm
• Spostamento assiale finale: ≤0.001 mm
• Tipo di azionamento: Trasmissione a cinghia
• Direzione di rotazione: Senso orario
• Velocità nominale/massima: 2200 rpm
• Applicazione: Rettificatrici cilindriche
• Peso indicativo: 58±1 kg
