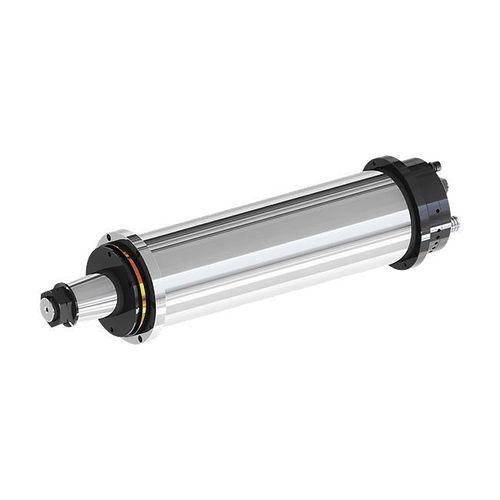

Mandrino per rettifica DYFDM-200(100)20/23-F

a motoreISOlubrificato ad olio

Introduzione
Il modello DYFDM-200(100)20/23-F è un mandrino progettato per rettifica di piste di rotolamento su macchine dedicate. Integra un motore sincrono posteriore in servizio S1; è consigliato il raffreddamento ad olio per stabilità termica durante l'impiego continuo.

Specifiche principali
Diametro: φ200 mm
Velocità massima: 2500 giri/min
Motore: motore sincrono posteriore 23 kW (S1 100%), coppia continua 110 N·m
Raffreddamento: raffreddamento ad olio (consigliato)

Dati tecnici
Modello: DYFDM-200(100)20/23-F
Diametro esterno di installazione (mm): φ200
Tipo di olio di trasmissione: ISO VG5
Pressione di alimentazione dell'olio (MPa): 2.5–3
Rigidità statica assiale (N/μm): ≥350
Rigidità statica radiale (N/μm): ≥200
Eccentricità radiale estremità anteriore (mm): ≤0.001
Spostamento assiale dell'estremità (mm): ≤0.001
Precisione di rotazione (mm): ≤0.0003
Tipo di azionamento: motore posteriore
Direzione di rotazione: antioraria
Velocità massima (giri/min): 2500
Frequenza massima (Hz): 167
Sistema motore: motore sincrono
Tensione nominale (V): 380
Potenza erogata S1 100% (kW): 23
Coppia di uscita S1 100% (N·m): 110
Corrente nominale S1 100% (A): 43
Peso netto (kg): 190±2

Applicazioni e vantaggi
Progettato per rettificatrici di piste di rotolamento, assicura rigidità e precisione di rotazione adeguate alla lavorazione delle piste. Il motore sincrono posteriore assicura erogazione di coppia costante in servizio continuo e semplifica l'installazione nel gruppo di rettifica.

Caratteristiche / Specifiche tecniche

• Modello: DYFDM-200(100)20/23-F
• Diametro esterno di installazione: φ200 mm
• Velocità massima: 2500 giri/min
• Sistema motore: motore sincrono posteriore
• Potenza (S1 100%): 23 kW
• Coppia di uscita (S1 100%): 110 N·m
• Corrente nominale (S1 100%): 43 A
• Tensione nominale: 380 V
• Tipo di olio: ISO VG5
• Pressione di alimentazione olio: 2.5–3 MPa
• Rigidità statica assiale: ≥350 N/μm
• Rigidità statica radiale: ≥200 N/μm
• Eccentricità radiale estremità anteriore: ≤0.001 mm
• Spostamento assiale estremità: ≤0.001 mm
• Precisione di rotazione: ≤0.0003 mm
• Direzione di rotazione: antioraria
• Frequenza massima: 167 Hz
• Raffreddamento: raffreddamento ad olio (consigliato)
• Applicazione: rettificatrice per piste di rotolamento
• Peso netto: 190±2 kg
