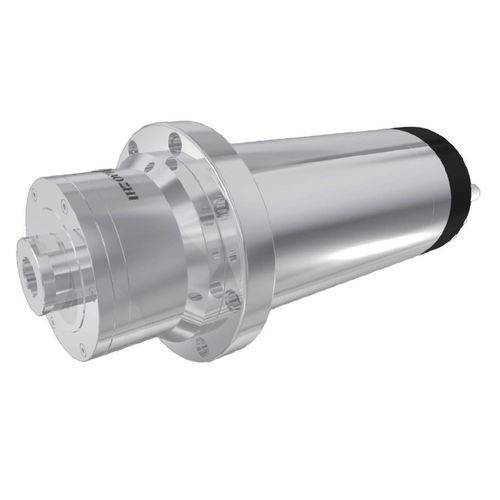

Mandrino per rettificatore interno DGZM-12042/15-DFWQS

a motoreraffreddato ad acquaad alta velocità

Descrizione
Una flangia anteriore modifica il modo in cui i carichi del mandrino vengono trasferiti alla struttura della macchina. Il modello DGZM-12042/15-DFWQS abbina questo montaggio a flangia a una rotazione continua di 42.000 giri/min e una potenza nominale di 15 kW per un'integrazione rigida nella rettifica interna ad alta velocità.

Dati principali (sintesi)
Diametro: Φ120 mm
Velocità massima: 42.000 giri/min
Potenza nominale (S1): 15 kW
Coppia nominale (S1): 3,5 N·m

Dati tecnici
Modello: DGZM-12042/15-DFWQS
Diametro: Φ120 mm
Velocità massima: 42.000 giri/min
Frequenza massima: 1.400 Hz
Velocità nominale: 42.000 giri/min
Frequenza nominale: 1.400 Hz
Tensione nominale: 380 V
Corrente nominale: 31 A
Potenza nominale: 15,0 kW
Coppia nominale: 3,5 N·m
Tipo di motore: Motore asincrono (induzione)
Tipo di cuscinetto: Cuscinetti a sfere in ceramica
Metodo di raffreddamento: Raffreddamento ad acqua
Portata di raffreddamento: 4,6 L/min (a 0,25 MPa)
Sensore temperatura motore: KTY
Velocità di vibrazione: <0,8 mm/s
Peso: 24 ± 1 kg
Interfaccia utensile: Foro diritto e filettatura Φ23-M22×1.5

Caratteristiche

• Montaggio a flangia per trasferire i carichi del mandrino alla struttura macchina
• Capacità di funzionamento continuo fino a 42.000 giri/min
• Potenza nominale 15 kW per applicazioni di rettifica interna rigide
• Cuscinetti a sfere in ceramica per stabilità ad alta velocità
• Raffreddamento ad acqua con portata definita

Applicazioni

• Rettifica interna ad alta velocità con requisiti di elevata rigidità
• Integrazione in rettificatrici che richiedono montaggio a flangia

Specifiche tecniche

• Modello: DGZM-12042/15-DFWQS
• Diametro: Φ120 mm
• Velocità massima / nominale: 42.000 giri/min
• Frequenza massima / nominale: 1.400 Hz
• Tensione / corrente nominale: 380 V / 31 A
• Potenza nominale: 15,0 kW
• Coppia nominale: 3,5 N·m
• Tipo di motore: Asincrono
• Cuscinetti: Cuscinetti a sfere in ceramica
• Raffreddamento: Acqua, 4,6 L/min (0,25 MPa)
• Sensore temperatura motore: KTY
• Vibrazioni: <0,8 mm/s
• Peso: 24 ± 1 kg
• Interfaccia utensile: Foro diritto e filettatura Φ23-M22×1.5
