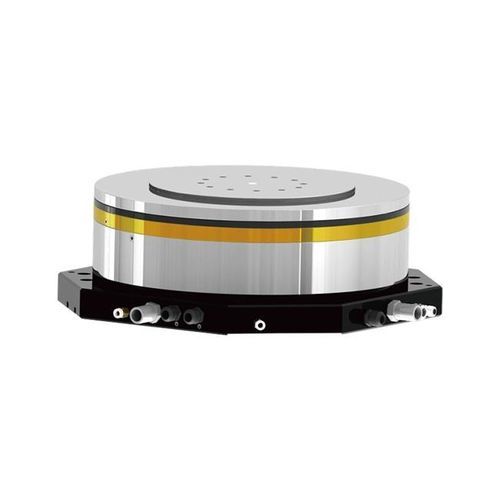

Mandrino per rettifica DYFDM-300(320)0.6/0.75-WS

idrostaticoISOraffreddato ad acqua

INTRODUZIONE
Il DYFDM-300 è un'unità idrostatica per l'asse B progettata per rettificatrici verticali. È destinata al posizionamento rotativo lento e ad alta precisione sotto carichi di rettifica, non alle applicazioni ad alta velocità per mole.

APPLICAZIONE
Integrazione come unità della tavola rotante dell'asse B su rettificatrici verticali e macchine utensili similari che richiedono elevata rigidità assiale e precisione di posizionamento.

CARATTERISTICHE PRINCIPALI

• Diametro del disco: Φ300 mm
• Coppia continua in uscita: 87 N·m (S1 100%)
• Elevata rigidità statica assiale: ≥2500 N/μm; rigidità statica radiale: ≥400 N/μm
• Funzionamento a bassa velocità: velocità massima 60 rpm; rotazione bidirezionale
• Azionamento con motore sincrono integrato: 1,3 kW, 380 V, 4 A
• Impianto idraulico: olio ISO VG10, pressione di alimentazione 2,0–3,0 MPa
• Alta precisione geometrica: eccentricità radiale anteriore ≤0,001 mm; eccentricità della faccia finale ≤0,001 mm; precisione di rotazione ≤0,0003 mm
• Raffreddamento ad acqua consigliato per stabilità termica
• Massa approssimativa: 227 ±10 kg

SPECIFICHE TECNICHE

• Modello: DYFDM-300(320)0.6/0.75-WS
• Diametro del disco (mm): Φ300
• Tipo di olio di trasmissione: ISO VG10
• Pressione di alimentazione dell'olio (MPa): 2.0-3.0
• Rigidità statica assiale (N/μm): ≥2500
• Rigidità statica radiale (N/μm): ≥400
• Eccentricità radiale dell'estremità anteriore (mm): ≤0.001
• Eccentricità della faccia terminale (mm): ≤0.001
• Precisione di rotazione (mm): ≤0.0003
• Tipo di azionamento: Azionamento con motore integrato
• Movimento di rotazione: Rotazione bidirezionale
• Velocità massima (rpm): 60
• Frequenza massima (Hz): 52
• Sistema motore: Motore sincrono
• Tensione nominale (V): 380
• Potenza di uscita S1 100% (kW): 1.3
• Coppia di uscita S1 100% (N·m): 87
• Corrente nominale S1 100% (A): 4
• Sistema di raffreddamento: Raffreddamento ad acqua (consigliato)
• Area di applicazione: Tavola rotante asse B per rettificatrici verticali
• Peso (kg): 227 ±10
