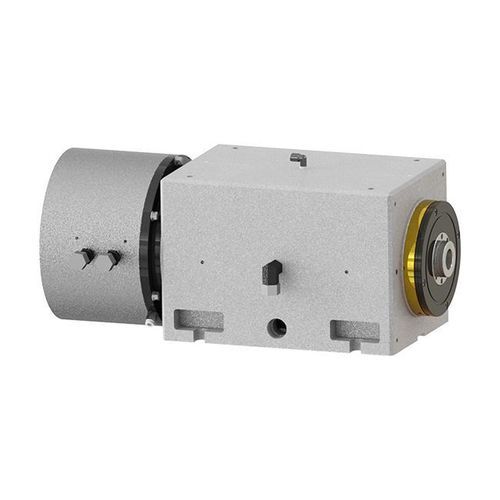

Mandrino per rettifica DYFDM-125(080)15/5.5-XVM

idrostaticoISOlubrificato ad olio

Descrizione
Progettato per l'impiego come testa portautensili anziché come mandrino ad alta velocità, il DYFDM-125(080)15/5.5-XVM unisce rotazione bidirezionale e motore sincrono 220 V. La coppia nominale di 41,4 N·m e il supporto idrostatico garantiscono una rotazione stabile del pezzo fino a 1.500 giri/min.

Dati principali
Diametro: Φ125 mm
Velocità massima: 1500 giri/min

Dati tecnici

• Modello: DYFDM-125(080)15/5.5-XVM
• Altezza del centro (mm): 125
• Tipo di olio lubrificante: ISO VG5
• Pressione di alimentazione dell'olio (MPa): 2,5–5,0
• Rigidità statica assiale (N/μm): ≥ 300
• Rigidità statica radiale (N/μm): ≥ 250
• Eccentricità radiale dell'estremità anteriore (mm): ≤ 0,0005
• Spostamento assiale dell'estremità (mm): ≤ 0,0005
• Precisione di rotazione (mm): ≤ 0,0002
• Tipo di trasmissione: Trazione motore posteriore
• Movimento di rotazione: Rotazione bidirezionale
• Velocità massima (rpm): 1500
• Frequenza massima (Hz): 375
• Sistema motore: Motore sincrono
• Tensione nominale (V): 220
• Potenza in uscita S1 100% (kW): 6,5
• Coppia in uscita S1 100% (N·m): 41,4
• Corrente nominale S1 100% (A): 18,4
• Sistema di raffreddamento: Raffreddamento a olio (consigliato)
• Applicazione: Testa portautensili per macchine utensili
• Peso (kg): 223 ±10

Caratteristiche / specifiche

• Supporto idrostatico per elevata stabilità di rotazione
• Azionamento posteriore con motore sincrono e rotazione bidirezionale
• Elevata precisione di rotazione ≤ 0,0002 mm e limitato gioco radiale
• Raffreddamento a olio raccomandato, lubrificazione ISO VG5
• Adatta ad applicazioni gravose per teste portautensili
