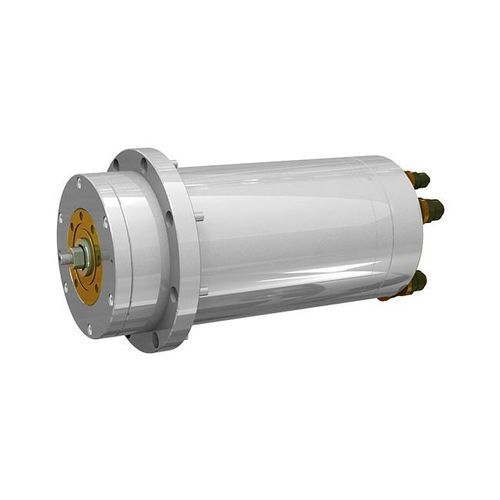

Mandrino per rettificatore interno DYFDM-150(035)240/7.5-XWS

a motoreidrostaticoISO

Panoramica
Progettato per la rettifica di fori ad alta velocità, il DYFDM-150 esegue rettifiche interne di precisione con diametro di installazione Φ150 mm. Il supporto idrostatico mantiene la precisione di rotazione entro 0,0001 mm durante le operazioni.

Dati principali
Diametro di installazione: Φ150 mm
Velocità massima: 24000 giri/min

Dati tecnici

• Modello: DYFDM-150(035)240/7.5-XWS
• Altezza del centro (mm): φ150
• Tipo di olio lubrificante: ISO VG2
• Pressione di alimentazione dell'olio (MPa): 2.5–3.0
• Rigidità statica assiale (N/μm): ≥50
• Rigidità statica radiale (N/μm): ≥40
• Eccentricità radiale dell'estremità anteriore (mm): ≤0.0003
• Spostamento assiale dell'estremità (mm): ≤0.0003
• Precisione di rotazione (mm): ≤0.0001
• Tipo di azionamento: Motore integrato
• Senso di rotazione: Antiorario
• Velocità massima (rpm): 24000
• Frequenza massima (Hz): 800
• Sistema motore: Motore asincrono
• Tensione nominale (V): 380
• Potenza in uscita S1 100% (kW): 7.5
• Coppia di uscita S1 100% (N·m): 3
• Corrente nominale S1 100% (A): 15
• Sistema di raffreddamento: Raffreddamento ad olio (consigliato)
• Area di applicazione: Rettificatrici interne ad alta velocità
• Peso (kg): 43±2

Caratteristiche / specifiche tecniche

• Supporto idrostatico per precisione di rotazione molto elevata (≤0.0001 mm).
• Progettato per rettifica interna ad alta velocità fino a 24.000 rpm.
• Motore integrato che semplifica l'installazione e riduce trasmissioni meccaniche.
• Olio consigliato: ISO VG2; pressione di alimentazione 2.5–3.0 MPa.
• Alta rigidità statica: assiale ≥50 N/μm; radiale ≥40 N/μm.
