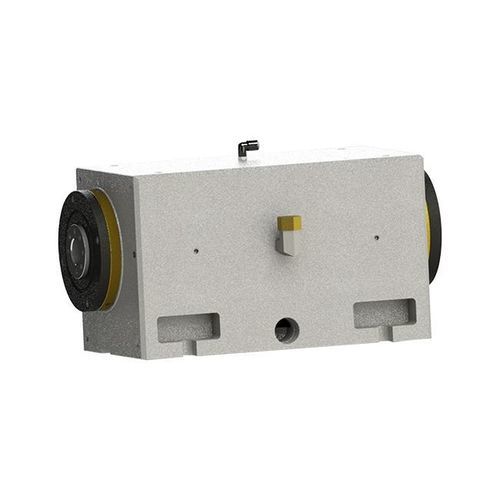

Mandrino per rettifica DYFJM-125(065)15/5.5-X

a motoreidrostaticoISO

Descrizione prodotto
A differenza dei mandrini di rettifica azionati da motore, il DYFJM-125(065)15/5.5-X è un mandrino di contropunta idrostatico azionato, progettato per fornire supporto secondario e allineamento di alta precisione dei pezzi nelle macchine utensili. Supporta la rotazione bidirezionale, presenta basse eccentricità radiali e assiali e una velocità nominale di 1300 rpm (massima 1500 rpm). Diametro di installazione: 125 mm; diametro del perno: Φ65 mm.

Panoramica
Diametro: Φ125 mm
Diametro del perno: Φ65 mm
Velocità nominale: 1300 rpm
Velocità massima: 1500 rpm
Tipo di azionamento: Albero azionato
Rotazione: Rotazione bidirezionale
Applicazione: Supporto contropunta per macchine utensili
Peso: 125±5 kg

Dati tecnici (sintesi)
Diametro esterno di installazione (mm): 125
Diametro del giornale/perno (mm): Φ65
Tipo di olio di trasmissione: ISO VG5
Pressione di alimentazione olio (MPa): 2.5-5.0
Rigidità statica assiale (N/μm): ≥300
Rigidità statica radiale (N/μm): ≥250
Eccentricità radiale dell'estremità anteriore (mm): ≤0.0005
Spostamento assiale dell'estremità (mm): ≤0.0005
Precisione di rotazione (mm): ≤0.0002
Tipo di azionamento: Albero azionato
Movimento di rotazione: Rotazione bidirezionale
Velocità nominale (rpm): 1300
Velocità massima (rpm): 1500
Area di applicazione: Contropunta per macchine utensili
Peso (kg): 125±5

Caratteristiche / specifiche tecniche

• Modello: DYFJM-125(065)15/5.5-X (mandrino di contropunta idrostatico azionato)
• Diametro esterno di installazione: 125 mm
• Diametro del perno: Φ65 mm
• Tipo di olio raccomandato: ISO VG5
• Pressione di alimentazione dell'olio: 2.5–5.0 MPa
• Rigidità statica assiale: ≥300 N/μm
• Rigidità statica radiale: ≥250 N/μm
• Eccentricità radiale anteriore: ≤0.0005 mm
• Spostamento assiale dell'estremità: ≤0.0005 mm
• Precisione di rotazione: ≤0.0002 mm
• Tipo di azionamento: Albero azionato
• Movimento di rotazione: Rotazione bidirezionale
• Velocità nominale: 1300 rpm
• Velocità massima: 1500 rpm
• Area d'impiego: Contropunta per macchine utensili
• Peso: 125±5 kg
