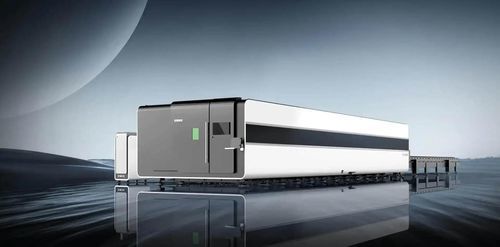

Macchina da taglio laser a fibra LF4020GH

per acciaioper lastre metalliche spesseper lamiera metallica

Panoramica del prodotto
Macchina da taglio laser a fibra grande formato LF4020GH della serie GH. Soluzione con potenze da 8 kW a 60 kW per lavorazioni di lamiera lunga e spessa fino a 12 m in un'unica passata, adatta al taglio industriale di lamiere pesanti e componenti di grandi dimensioni.

Maggiore capacità di lavorazione per lamiere spesse
Capace di tagliare fogli interi fino a 12 m di lunghezza in un'unica passata. Prestazioni dinamiche migliorate per maggiore velocità di taglio e capacità incrementata su materiali spessi.

Basamento saldato a mortasa e rivetto
Il basamento è realizzato in lamiera d'acciaio super-pesante con saldatura a mortasa e rivetto, ricottura per alleggerimento delle tensioni, nervature di rinforzo interne e supporti a tubo trasversale per garantire elevata rigidità e stabilità nel tempo.

Struttura di estrazione a matrice
Sistema di aspirazione a doppia fila e multi-linea indipendente con partizioni ad alta tenuta che filtra efficacemente gas, fumi e polveri, migliorando le prestazioni ambientali del processo produttivo.

Sistema bus e motore bus
Sistema EtherCAT con motori bus per aggiustamenti in tempo reale, coordinazione efficiente e implementazione semplificata.

Funzioni chiave

• Correzione DA della pressione dell'aria — Assicura che la pressione del gas ausiliario raggiunga con precisione il valore impostato.
• Retrazione intelligente della testa — Regola automaticamente la pressione di retrazione per un movimento fluido.
• Rimozione delle scorie dopo la perforazione — Eliminazione rapida delle scorie dopo la foratura per migliorare qualità e produttività.
• Micro-giunzioni senza tracce — Punti di collegamento minimi per taglio in serie senza segni visibili.
• Anti-collisione visivo — Rilevamento basato su visione che arresta il taglio se personale entra nell'area di lavoro e genera allarmi per proteggere la sicurezza dell'operazione.
• Sostituzione automatica degli ugelli — Cambio automatico degli ugelli per supportare la lavorazione continua automatizzata.

Esempi e applicazioni
Immagini di campioni e illustrazioni di applicazioni industriali fornite per mostrare esempi di lavorazione e casi d'uso tipici in cantieristica navale, strutture in acciaio, macchine agricole e attrezzature pesanti.

Parametri tecnici
Modelli: LF4020GH | LF6025GH | LF12025GH
Area di lavoro: 4050 mm × 2030 mm | 6050 mm × 2530 mm | 12500 mm × 2550 mm
Potenza laser (opzionale): 60000W/40000W/30000W/20000W/15000W/12000W/8000W
Dimensioni: 11320 × 3690 × 2860 mm | 15554 × 4345 × 2705 mm | 27980 × 4345 × 2705 mm
Precisione posizionamento X/Y: ±0.03 mm
Precisione ripetibilità X/Y: ±0.02 mm
Velocità massima: 150–220 m/min
Accelerazione massima: 1.5G–2.5G

Caratteristiche / specifiche tecniche

• Modello: LF4020GH
• Serie: GH Series
• Area di lavoro: 4050 mm × 2030 mm
• Potenza laser opzionale: 8 kW fino a 60 kW (8000W/12000W/15000W/20000W/30000W/40000W/60000W)
• Dimensioni macchina: 11320 × 3690 × 2860 mm
• Precisione posizionamento X/Y: ±0.03 mm; ripetibilità: ±0.02 mm
• Velocità massima: 150–220 m/min; accelerazione max: 1.5G–2.5G
• Costruzione basamento: lamiera d'acciaio super-pesante saldata a mortasa e rivetto, ricotta con rinforzi interni
• Aspirazione: estrazione fumi partizionata a doppia fila multi-linea ad alta tenuta
• Controllo: sistema EtherCAT con motori bus per regolazioni in tempo reale
• Funzioni automatizzate: correzione DA pressione, retrazione intelligente, rimozione scorie, micro-giunzioni senza traccia, anti-collisione visivo, cambio automatico ugelli
