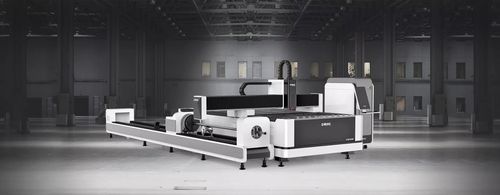

Macchina da taglio laser a fibra LF3015CNR

per alluminioper acciaio inossidabileper lamiere

Panoramica del prodotto
LF3015CNR è una macchina CNC per il taglio laser a fibra ad uso doppio, progettata per tagliare sia lamiere metalliche sia tubi circolari. Il design integrato lamiera‑e‑tubo riduce l'ingombro e aumenta la produttività nelle applicazioni industriali.

Portale in alluminio aeronautico di 3ª generazione
Prodotto secondo standard aeronautici mediante estrusione con pressa da 4300 t e trattamento di invecchiamento fino a ottenere una resistenza equivalente a 6061 T6. Il portale in alluminio offre elevata tenacità, basso peso, resistenza alla corrosione e migliori prestazioni dinamiche.

Doppio utilizzo e risparmio di spazio
LF3015CNR esegue taglio di lamiere e tubi in una sola cella, riducendo l'area necessaria rispetto a macchine separate e ottimizzando il flusso di lavoro.

Progettazione delle ganasce
Ganasce elettriche ai lati con centraggio automatico. Intervallo di regolazione diagonale: 20–200 mm per una presa tubolare sicura e ripetibile.

Sostegno tubolare automatico segmentato
I supporti tubolari intelligenti e segmentati prevengono la deformazione durante il taglio di sezioni lunghe e mantengono la concentricità durante il processo.

Messa a fuoco automatica (nessuna operazione manuale)

• Senza messa a fuoco manuale — Controllo della lente via software per foratura e taglio automatico su spessori variabili.
• Ampio intervallo di regolazione — Intervallo di messa a fuoco −10 mm a +10 mm, risoluzione 0,01 mm; adatto per spessori lamiera da 0 a 20 mm.
• Maggiore durata — Lenti collimatrici e di messa a fuoco con dissipatori raffreddati ad acqua per ridurre la temperatura della testa di taglio.

Piano saldato a tubi rettangolari segmentati
Il piano utilizza una struttura a nido d'ape di tipo aeronautico, assemblata con più tubi rettangolari e irrigidimenti interni per elevata rigidità, resistenza a trazione e stabilità delle guide.

• Elevata resistenza strutturale e stabilità per resistere alla deformazione nel lungo periodo
• Spessore parete tubo rettangolare: 10 mm; peso approssimativo del piano: 4500 kg

Trasmissione e precisione
Componenti di trasmissione di precisione: cremagliera YYC, motori Yaskawa e riduttori Motoreducer. Precisione di riposizionamento: ±0,02 mm; accelerazione massima fino a 1,5 G per tagli ad alta velocità e lunga durata operativa.

Applicazioni industriali
Progettata per la lavorazione integrata di lamiere e tubi. Settori tipici: componenti per petrolio e tubazioni, telai per attrezzature fitness, produzione automobilistica, armadi elettrici e lavorazione di lamiere sottili.
Esempi di materiali e spessori: acciaio al carbonio lamiere/tubi 0,5–5 mm, acciaio inossidabile 0,5–2,5 mm, lamiera zincata e zincata elettroliticamente, acciaio al silicio; intervallo diametri tubi: 20–220 mm.

Parametri tecnici / specifiche

• Modello: LF3015CNR
• Opzioni potenza laser: 1000 W, 2000 W, 3000 W, 4000 W, 6000 W, 8000 W, 12000 W (opzionale)
• Dimensioni complessive: 9250 × 4500 × 2300 mm
• Area di lavoro (lamiera): 3050 × 1530 mm
• Precisione di riposizionamento: ±0,02 mm
• Velocità massima di spostamento: 100 m/min
• Accelerazione massima: 1,5 G
• Tensione/Frequenza: 380 V / 50 Hz o 60 Hz, 60 A
• Intervallo messa a fuoco automatica: −10 mm a +10 mm, precisione 0,01 mm
• Spessore lamiera idoneo: acciaio al carbonio 0,5–5 mm; acciaio inox 0,5–2,5 mm
• Intervallo diametri tubi: 20–220 mm
• Piano: piano saldato a tubi rettangolari segmentati, spessore parete tubo rettangolare 10 mm, peso approssimativo 4500 kg
