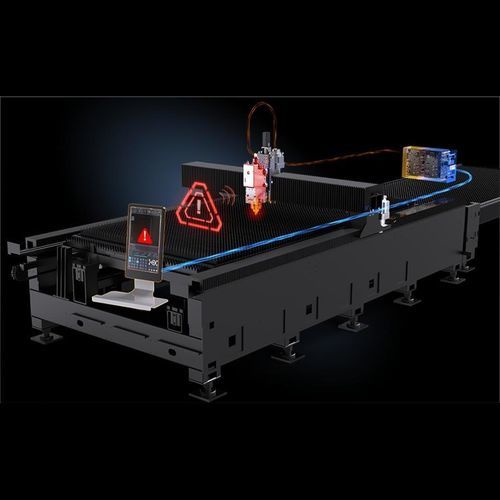

Macchina da taglio laser GA III

per alluminioper metalloper ottone

Panoramica
Il GWEIKE GA III è progettato per la produzione di lamiere con elevata stabilità e alta precisione. Una garanzia di cinque anni copre cinque componenti chiave — sorgente laser, testa di taglio, sistema di controllo, servomotore e chiller — riducendo il rischio di manutenzione a lungo termine e supportando operazioni prevedibili.

Punti salienti della garanzia

• La garanzia quinquennale sui componenti principali dimostra fiducia nelle prestazioni a lungo termine.
• La copertura dei componenti critici riduce l'incertezza nei cicli di produzione prolungati.
• La copertura estesa contribuisce a ridurre il rischio di manutenzione e a facilitare la pianificazione della produzione; i termini di garanzia sono soggetti al contratto di vendita.

Cinque componenti principali

• Sorgente laser
• Testa laser (testa di taglio)
• Sistema di controllo
• Servomotore
• Chiller (water chiller)

Trasporto in contenitore standard
Il GA III può essere spedito in un contenitore standard 20GP per ridurre i costi di trasporto quando la logistica e la destinazione lo consentono.

Involucro della sorgente laser
Un involucro con controllo di temperatura e umidità mantiene un ambiente stabile per la sorgente laser e aiuta a garantire prestazioni costanti a lungo termine. La protezione multi-stadio contro la riflessione posteriore tutela la sorgente durante la lavorazione di materiali riflettenti come alluminio e ottone.

Testa di taglio laser intelligente

• Il monitoraggio in tempo reale della pressione del gas mantiene condizioni di taglio stabili e qualità di taglio uniforme.
• Il monitoraggio della temperatura del percorso ottico fornisce avvisi precoci per proteggere il sistema ottico della testa di taglio.

Rimozione della scoria durante la foratura
La funzione di rimozione della scoria pulisce i detriti prodotti durante la foratura di lastre spesse, contribuendo a mantenere stabile la posizione del fuoco e a migliorare la qualità dei tagli successivi.

Sistema di controllo bus e servomotore
Un sistema di controllo basato su bus consente una trasmissione rapida dei comandi, una risposta coordinata del servomotore e una diagnosi semplificata dei guasti per un controllo del movimento affidabile.

Controllo intelligente di spegnimento del laser
Lo spegnimento intelligente del laser e la regolazione della pressione migliorano la regolarità dei bordi e preservano l'integrità della superficie alla fine dei percorsi di taglio.

Monitoraggio visivo di sicurezza
Il monitoraggio mediante telecamera rileva il personale che entra nell'area operativa designata e può attivare l'arresto immediato della macchina per una maggiore sicurezza.

Prestazioni integrate dei componenti

• L'abbinamento dei componenti massimizza le prestazioni complessive della macchina.
• Il design coordinato dei componenti riduce i guasti nei punti di connessione.
• La responsabilità unificata dei componenti semplifica la diagnostica e l'assistenza post-vendita.
• La riduzione delle manipolazioni e dei smontaggi ripetuti protegge i componenti dalla contaminazione.

Parametri tecnici

• Modello macchina: Serie GA III
• Potenza laser: 3000W / 6000W / 12000W
• Opzioni area di lavoro: 6050 × 2530 mm; 4050 × 2030 mm; 3050 × 1500 mm
• Precisione di posizionamento X/Y: ±0,03 mm
• Precisione di ripetizione posizionamento X/Y: ±0,02 mm
• Velocità massima di avanzamento: 120 m/min
• Accelerazione massima: 1,5G
