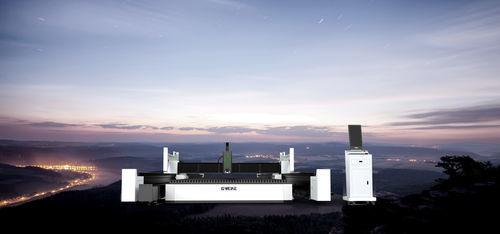

Macchina da taglio laser a fibra SL series

per acciaioper metalloper lamiera metallica

Panoramica
La macchina di taglio laser a fibra su rotaia SL Series è un sistema modulare di grande formato progettato per il taglio metallico preciso e ad alta produttività. Presenta banco separato, ventilazione a zone, barriere luminose di sicurezza sulla trave e possibilità di taglio smussato multangolo opzionale.

Banco modulare
Il banco modulare consente lunghezze personalizzate. Banco e piano di lavoro sono progettati separatamente. Tubolari rettangolari a sezione ampia sono saldati e distesi dopo ricottura, assicurando stabilità strutturale, precisione ripetibile e trasporto semplificato.

Formato personalizzato
Le configurazioni macchina si adattano ai requisiti del cliente, supportando diversi layout di grande formato e sistemi di movimentazione del pezzo.

Ventilazione a zone
La ventilazione a zone prevede soffiaggio lato destro e aspirazione lato sinistro per controllare i fumi e ridurre i depositi di carbonio, mantenendo un ambiente di taglio più pulito e migliorando la qualità del taglio.

Protezione con barriera luminosa
Barriere luminose installate su entrambi i lati della trave offrono protezione continua all'operatore lungo l'area di taglio e contribuiscono a prevenire incidenti da collisione.

Taglio smussato (opzionale)
Il taglio smussato opzionale 0–45° multangolo permette di ottenere profili smussati in una singola passata per la preparazione delle saldature e geometrie complesse. Accessori disponibili: testa di taglio smussato, piattaforma operatore e cassetto per consumabili.

Funzioni intelligenti e opzioni

• Correzione DA pressione aria: controllo preciso per raggiungere il valore di pressione in uscita impostato.
• Sostituzione automatica dell'ugello: modulo opzionale per supportare flussi di lavoro automatizzati o senza operatore.
• Suppressione intelligente delle vibrazioni: regolazione in tempo reale dell'asse Z per ridurre le vibrazioni di taglio.
• Rilevamento collisione follower: riduce il rischio di collisioni causate da pezzi deformati o irregolari.

Campione
Sono disponibili campioni di lavorazione per dimostrare la capacità di taglio su vari tipi ed spessori di metallo.

Applicazioni

• Macchine agricole
• Strutture in acciaio
• Industria delle torri
• Cantieristica navale
• Macchine per estrazione mineraria
• Lavorazione lamiera
• Attrezzature meccaniche
• Macchine per costruzione

Parametri tecnici
Modelli: 16032SL (SL Series) | 24032SL (SL Series)
Area di lavoro: 16000×3200 mm (16032SL) | 24000×3200 mm (24032SL)
Opzioni potenza laser: 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
Precisione posizionamento X/Y: 0.1/10m & 0.05/5m
Precisione ripetuta X/Y: 0.05 mm

Specifiche / Caratteristiche tecniche

• Serie: SL Series
• Modelli: 16032SL, 24032SL
• Area di lavoro: 16000×3200 mm / 24000×3200 mm
• Potenza laser: 135000 W, 80000 W, 60000 W, 40000 W, 30000 W
• Precisione posizionamento X/Y: 0.1/10m & 0.05/5m
• Precisione ripetuta X/Y: 0.05 mm
• Banco modulare per lunghezza personalizzabile
• Ventilazione a zone con soffiaggio lato destro e aspirazione lato sinistro
• Barriere luminose di sicurezza su entrambi i lati della trave
• Testa per taglio smussato 0–45°, piattaforma e cassetto opzionali
• Funzioni: correzione DA pressione aria, sostituzione automatica ugello (opzionale), soppressione intelligente vibrazioni, rilevamento collisione follower
