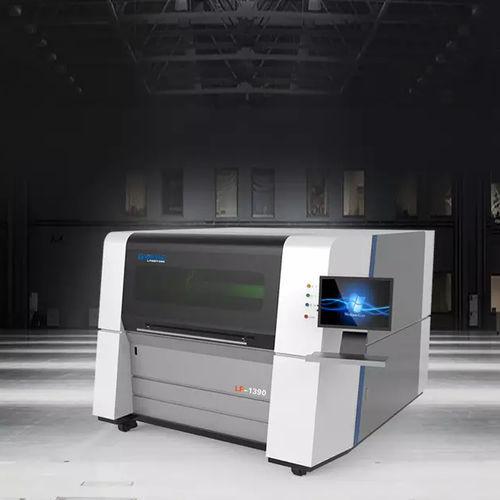

Macchina da taglio laser a fibra LF1390

per acciaio inossidabileper metalloper lamiere sottili

Portale in alluminio aerospaziale (terza generazione)
Prodotto secondo standard aerospaziali tramite estrusione con pressa da 4300 tonnellate e sottoposto a trattamento di invecchiamento per raggiungere la resistenza 6061 T6. Il portale in alluminio aeronautico offre bassa massa, buona tenacità, resistenza alla corrosione e incremento della velocità di lavorazione.

Sicurezza ed estrazione fumi in ambiente chiuso

• Progettazione della macchina completamente chiusa.
• Il finestrino di osservazione è dotato di vetro protettivo laser conforme alla norma CE europea.
• I fumi di taglio sono filtrati all'interno dell'involucro per ridurre le emissioni e l'impatto ambientale.

Design a doppia guida e doppio azionamento sull'asse Y
Entrambi i lati dell'asse Y sono dotati di doppie guide e doppi viti a ricircolo di sfere per evitare la flessione della vite e la deformazione della linea di taglio, garantendo linearità e precisione delle curve durante il taglio ad alta velocità.

Messa a fuoco automatica (senza operazioni manuali)

• Senza messa a fuoco manuale: il software regola automaticamente la lente di messa a fuoco per la foratura e il taglio di lamiere di diverso spessore; la regolazione automatica è fino a dieci volte più rapida rispetto a quella manuale.
• Ampio intervallo di regolazione: -10 mm ~ +10 mm, precisione 0,01 mm; adatto per lamiere da 0 a 20 mm di spessore.
• Maggiore durata dei componenti: la lente collimatrice e la lente di messa a fuoco sono dotate di dissipatori raffreddati ad acqua per ridurre la temperatura della testa di taglio e prolungarne la durata.

Trasmissione e precisione
Le macchine da taglio laser a fibra G.WEIKE sono dotate di servomotori Panasonic (Giappone), viti a ricircolo di sfere rettificate TBI a doppio azionamento sull'asse Y, vite a ricircolo di sfere TBI rettificata sull'asse X e guide lineari Hiwin. Precisione di ripetibilità fino a ±0,02 mm, accelerazione massima di taglio 0,5G e vita utile prevista superiore a 10 anni.

Applicazioni industriali
LF1390 è progettata per tagli ad alta precisione ed è indicata per settori con requisiti di accuratezza elevati: meccanica, microelettronica, lavorazione del vetro ed elettronica. Adatta al taglio di lamiere sottili in metallo come acciaio inossidabile, lamiera zincata e lastre elettrodeposte.

Parametri tecnici
Modello macchina | LF1390
Potenza laser | 500W, 800W, 1000W, 2000W, 3000W (opzionale)
Area di lavoro | 1300 × 900 mm
Precisione di riposizionamento | ±0,02 mm
Velocità massima | 40 m/min
Accelerazione massima | 0,5G
Modalità di trasmissione | Azionamento a vite a ricircolo di sfere rettificata di precisione
Alimentazione | 220V, 50/60Hz, 60A

Specifiche / specifiche tecniche

• Modello macchina: LF1390
• Potenza laser: 500W, 800W, 1000W, 2000W, 3000W (opzionale)
• Area di lavoro: 1300 × 900 mm
• Precisione di riposizionamento: ±0,02 mm
• Velocità massima: 40 m/min
• Accelerazione massima: 0,5G
• Modalità di trasmissione: Azionamento a vite a ricircolo di sfere rettificata di precisione
• Alimentazione: 220V / 50Hz / 60Hz / 60A
