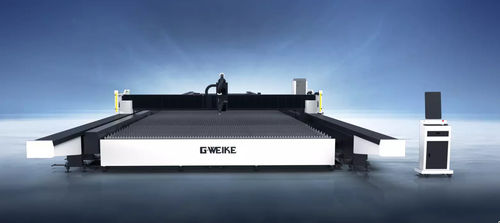

Macchina da taglio laser a fibra SA series

per acciaioper metalloper lamiera metallica

Panoramica
La SA Series è una macchina per taglio laser a fibra a doppio portale, extra-larga e extra-lunga, progettata per la lavorazione di lamiera sovradimensionata. Il design lineare multi-binario garantisce un movimento ad alta velocità fluido e stabile. Larghezza di lavoro fino a 6 m e lunghezza fino a 60 m. Configurazioni opzionali a doppio fascio/testa doppia consentono il taglio simultaneo senza interferenze.

Caratteristiche principali

• Piattaforma di taglio ultra-larga e ultra-lunga (fino a 6×60 m) per la gestione di lamiera di grande formato.
• Azionamento a doppia guida sull'asse Y per maggiore stabilità dinamica; accelerazione fino a 1,4 G e velocità di traversa fino a 140 m/min.
• Protezioni multilivello: tende di sicurezza anteriore e posteriore e monitoraggio intelligente HD per supervisione visiva end-to-end.
• Sistema di aspirazione “follow-blow + estrazione matriciale”: ventilatori assiali montati sul portale forniscono flusso d'aria direzionato; piano fisso con estrazione a zone per rimuovere i fumi in modo efficiente.
• Taglio smusso 0–45° con testa AB a doppia oscillazione che supporta tipi di smusso X, Y e V per lavori di smussatura multi-angolo.
• Progettazione con piano diviso che separa la piattaforma portante dalla base per ridurre le sollecitazioni e mantenere la precisione a lungo termine sotto esercizio ad alta potenza.
• Rilevamento sfridi basato su visione per estrazione del contorno di residui irregolari, scansione batch e nesting intelligente con un clic per aumentare produttività e resa materiale.

Punti di forza prestazionali
Azionamento a doppia guida sull'asse Y per stabilità dinamica; accelerazione massima 1,4 G; velocità di traversa fino a 140 m/min. Il nesting basato su visione migliora significativamente produttività e utilizzo del materiale.

Rilevamento sfridi basato su visione
Estrazione accurata dei contorni dei residui irregolari, scansione batch e nesting intelligente con un clic. Aumenti di produttività riportati fino al 200% e miglioramento della resa materiale fino al 175% in casi reali.

Visualizzazione campioni
Campioni di taglio e pezzi lavorati che dimostrano la qualità del bordo, la consistenza dello smusso e la precisione geometrica ottenibile.

Applicazioni tipiche

• Macchine agricole
• Fabbricazione di strutture in acciaio
• Torri di trasmissione
• Costruzione navale
• Macchine per miniere
• Lavorazione lamiera
• Attrezzature meccaniche pesanti
• Macchinari per l'edilizia

Parametri tecnici
GKS14040SA (SA Series) — Area di lavoro (mm): 14000×4000; Potenza laser (W): 135000 / 80000 / 60000 / 40000 / 30000; Precisione di posizionamento: 0.1/10m & 0.05/5m; Precisione di ripetizione X/Y: 0.05 mm; Velocità max X/Y: 100–140 m/min; Accelerazione: 1G–1.4G.
GKS40040SA (SA Series) — Area di lavoro (mm): 40000×4000; Potenza laser (W): 135000 / 80000 / 60000 / 40000 / 30000; Precisione di posizionamento: 0.1/10m & 0.05/5m; Precisione di ripetizione X/Y: 0.05 mm; Velocità max X/Y: 100–140 m/min; Accelerazione: 1G–1.4G.
GKS60060SA (SA Series) — Area di lavoro (mm): 60000×6000; Potenza laser (W): 135000 / 80000 / 60000 / 40000 / 30000; Precisione di posizionamento: 0.1/10m & 0.05/5m; Precisione di ripetizione X/Y: 0.05 mm; Velocità max X/Y: 100–140 m/min; Accelerazione: 1G–1.4G.

Specifiche

• Serie: SA Series
• Tipo macchina: Macchina per taglio laser a fibra a doppio portale, extra-larga e extra-lunga
• Larghezza massima di lavoro: fino a 6 m
• Lunghezza massima di lavoro: fino a 60 m
• Opzioni di potenza laser: 135000W, 80000W, 60000W, 40000W, 30000W
• Precisione di posizionamento: 0.1/10m & 0.05/5m
• Precisione di ripetizione X/Y: 0.05 mm
• Velocità massima X/Y: 100–140 m/min
• Accelerazione: 1G–1.4G (max 1.4 G)
• Taglio smusso: 0–45° con testa AB a doppia oscillazione (supporta X, Y, V)
• Aspirazione fumi: Follow-blow + estrazione matriciale con ventilatori assiali montati sul portale e tavolo con estrazione a zone
• Sicurezza: tende di sicurezza frontali e posteriori e monitoraggio intelligente HD
• Progettazione: piano e piattaforma divisi per ridurre sollecitazioni e prolungare vita utile
• Visione: Rilevamento sfridi basato su visione con scansione batch e nesting intelligente (miglioramenti in produttività e resa)
