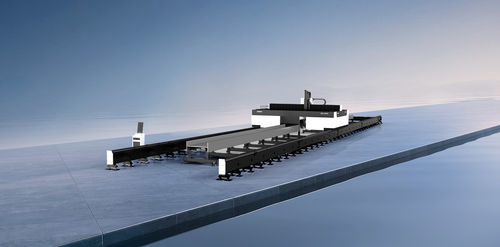

Macchina da taglio laser GKS-12015S

per acciaioper lamiereper profilati

Panoramica Macchina professionale per il taglio laser dell’acciaio profilato, progettata per la lavorazione dell’acciaio profilato, dotata di funzioni di taglio, perforazione, smussatura, bloccaggio, marcatura e allineamento in un’unica macchina. Caratteristiche principali del progetto

• Design "tutto in uno": taglio, foratura, smussatura, bloccaggio, marcatura e allineamento, tutto eseguito in un'unica macchina.
• Doppia funzionalità per lamiere e profilati: supporta la lavorazione di profilati e lamiere per soddisfare diverse esigenze di lavorazione.
• Struttura a portale: stabile e affidabile con prestazioni dinamiche migliorate; lavorazione mobile a portale per operazioni di taglio flessibili.
• Nesting Tekla con un solo clic: supporta il taglio dei file di dati di modellazione strutturale 3D TEKLA per consentire un nesting intelligente e rapido senza disegni separati.
• Compensazione in tempo reale: funzionalità di compensazione in tempo reale per migliorare la precisione di taglio.
• Esclusivo meccanismo di regolazione istantanea del tavolo da taglio: regolazioni rapide per il taglio di profili in acciaio di diversa larghezza e rapida rimozione delle scorie dopo la perforazione, per migliorare qualità ed efficienza.
• Area di lavorazione extra-large: design modulare con doppia postazione di lavoro lunga fino a 25,5 metri per lavorazioni su larga scala.
• Articolazione 3D a 5 assi + ampio asse di oscillazione: adattabile a tagli irregolari e tridimensionali quali taglio diritto, taglio smussato e taglio piatto a mezzo spigolo.

Applicazioni Costruzione di strutture in acciaio, macchinari per l’ingegneria, lavorazione dei metalli, ponti e gallerie, telai di veicoli, macchinari portuali. Parametri tecnici (tabella) Modello della macchina GKS-12015S Potenza del laser 12000W / 20000W / 30000W Corsa asse X / asse Y / asse Z 3500mm / 28000mm / 1050mm Accelerazione massima 0,5G Precisione di posizionamento assi X/Y ±0,25 mm/m Precisione di posizionamento ripetuto assi X/Y ±0,05 mm Specifiche di alimentazione 380 V/50 Hz Caratteristiche / specifiche tecniche

• Modello: GKS-12015S
• Potenza laser disponibile: 12.000 W, 20.000 W, 30.000 W
• Corsa (X / Y / Z): 3.500 mm / 28.000 mm / 1.050 mm
• Accelerazione massima: 0,5 G
• Precisione di posizionamento (X/Y): ±0,25 mm/m
• Precisione di posizionamento ripetuto (X/Y): ±0,05 mm
• Alimentazione: 380 V / 50 Hz
• Funzioni: Taglio, perforazione, smussatura, bloccaggio, marcatura, allineamento
• Struttura: Basamento a portale per prestazioni dinamiche stabili
• Caratteristiche speciali: Nesting Tekla con un solo clic, meccanismo di regolazione istantanea del tavolo da taglio, articolazione 3D a 5 assi e ampia capacità dell’asse di oscillazione
