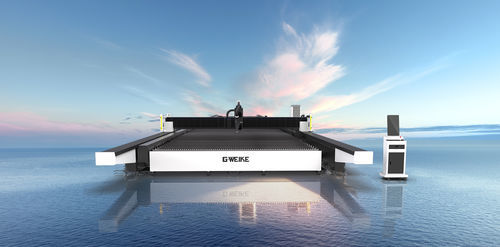

Macchina da taglio laser SAG series

per acciaioper metalloper lamiera metallica

Panoramica
La macchina da taglio laser a scanalatura ultra-larga a doppia guida Serie SAG adotta una struttura lineare multitraccia per garantire movimenti stabili e ad alta velocità. È disponibile in formati larghi e lunghi con larghezze personalizzabili fino a 6 m e lunghezze fino a 60 m per pezzi di grandi dimensioni.

Prestazioni
La configurazione a doppia guida sull'asse Y offre una risposta dinamica migliorata con un'accelerazione massima di 1,4G e una velocità massima di collegamento di 140 m/min. Il design con piattaforma e telaio separati riduce l'impatto del carico sulla struttura del basamento per prolungare la vita utile dei componenti, mantenendo precisione ed efficienza di taglio nel tempo.

Capacità di taglio a smusso
Il taglio a smusso da 0° a 45° è supportato da un meccanismo a doppio pendolo AB, che consente il taglio di scanalature a più angoli, inclusi profili X, Y e V, nell'intervallo previsto.

Rimozione fumi e polveri
Il sistema "Following Wind + estrazione a matrice" impiega tre ventilatori assiali ad alta potenza che si muovono in modo alternato lungo il ponte per fornire soffiaggio, combinati con l'estrazione sincronizzata a zone del tavolo fisso per migliorare l'efficienza di rimozione di fumi e polveri.

Sicurezza e monitoraggio
Le protezioni comprendono griglie di sicurezza installate alle due estremità del ponte e un sistema di monitoraggio intelligente HD in tempo reale per garantire visibilità e controllo completi del processo di taglio.

Progettazione e opzioni
Accessori opzionali: piattaforma, cassetto e carenatura. Il sistema opzionale di gestione degli sfridi visivo offre un'estrazione accurata dei contorni dei residui irregolari con scansione batch con un clic e nesting automatico per migliorare la produttività e l'utilizzo dei materiali.

Applicazioni tipiche

• Macchine agricole
• Strutture in acciaio
• Industria delle torri
• Costruzione navale
• Macchine per l'estrazione mineraria
• Lavorazione lamiera
• Apparecchiature meccaniche
• Macchine per costruzioni

Parametri tecnici

• Modelli macchina: 10050SAG, 12040SAG, 14040SAG, 16040SAG, 40040SAG, 60060SAG
• Opzioni di potenza laser: 12.000W / 40.000W / 60.000W / 80.000W / 135.000W
• Area di lavoro (personalizzabile): lunghezza 6 m–60 m; opzioni di larghezza 4 m, 5 m, 5,2 m, 5,5 m, 6 m
• Accelerazione massima: 1,4G
• Velocità massima di collegamento: 140 m/min
• Intervallo di taglio a smusso: 0°–45° (meccanismo a doppio pendolo AB)
• Rimozione fumi: Following Wind + estrazione a matrice con ventilatori assiali reciprocanti ed estrazione sincronizzata sul tavolo
• Precisione di posizionamento X/Y: 0.1/10 m & 0.05/5 m
• Ripetibilità di posizionamento X/Y: ±0.05 mm
• Opzionali: piattaforma, cassetto, carenatura, sistema visivo per sfridi
