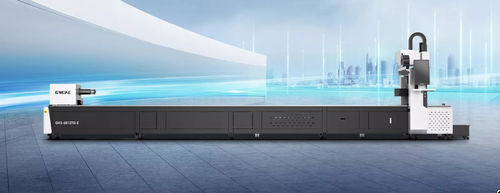

Macchina da taglio laser TG-E

per metalloper tubiper applicazioni mediche

Panoramica
La serie TG-E, macchina per il taglio laser dei tubi con mandrino anteriore con offset, è progettata per il taglio efficiente e a ridotto ingombro dei tubi con serraggio stabile e riduzione dei residui. L'offset del mandrino anteriore consente il trattamento di residui ultra-corti per tubi di qualsiasi lunghezza (residuo minimo fino a 30 mm). Il taglio finale viene eseguito con serraggio a doppio mandrino per una maggiore stabilità.

Caratteristiche principali

• Mandrino anteriore con offset per trattamento di residui ultra-corti (residuo minimo fino a 30 mm)
• Serraggio a doppio mandrino per tagli finali stabili
• Design altamente integrato: quadro elettrico, sorgente laser e sistema pneumatico integrati nel basamento per ridurre l'ingombro di ~30%
• Sistema bus intelligente che supporta funzioni come taglio in volo e funzionamento senza tracciamento
• Opzioni di mandrino pneumatico ad alte prestazioni (120/160)

Applicazioni
Arredi per ufficio, dispositivi medici, attrezzature per fitness, ferramenta e sanitari, parapetti, impianti di tubazioni e settori correlati.

Parametri tecnici (tabella)
6012 TG-E Series | 6016 TG-E Series
Potenza laser: 1500 W / 3000 W | 1500 W / 3000 W
Campo di serraggio: Φ10–Φ120 mm; quadro: 10×10–120×120 mm | Φ10–Φ160 mm; quadro: 10×10–160×160 mm
Velocità di rotazione massima: 140 giri/min | 140 giri/min
Lunghezza utile di taglio del tubo: 6500 mm | 6500 mm
Capacità massima per tubo: 80 kg | 80 kg
Design mandrino ad alte prestazioni: 120 mandrini pneumatici | 160 mandrini pneumatici

Specifiche tecniche

• Serie: TG-E Series (6012, 6016)
• Opzioni potenza laser: 1500 W o 3000 W
• Campo di serraggio (6012): Φ10–Φ120 mm; quadro: 10×10–120×120 mm
• Campo di serraggio (6016): Φ10–Φ160 mm; quadro: 10×10–160×160 mm
• Velocità di rotazione massima: 140 giri/min
• Lunghezza utile di taglio del tubo: 6500 mm
• Capacità massima per tubo: 80 kg
• Opzioni mandrini pneumatici: 120 (6012) / 160 (6016)
