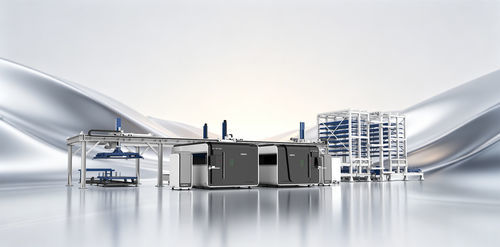

Linea di produzione per lamiere

automaticarobotizzataflessibile

Panoramica
Magazzini doppi, ingombro ridotto | Un unico sistema di carico alimenta due macchine di taglio laser con integrazione continua | Funzionamento completamente automatico e non presidiato 24/7.

Automazione del processo completo
Dallo stoccaggio dei fogli e carico automatico al taglio laser, smistamento delle parti finite e scarico degli scarti, l'intero flusso è automatizzato per ridurre la manodopera e aumentare la produttività.

Caratteristiche

• Stoccaggio dei fogli
• Carico automatico
• Integrazione taglio laser
• Smistamento delle parti finite
• Scarico degli scarti

Magazzino verticale a doppia torre — Risparmio di spazio
Ogni torre ha 8 livelli (16 livelli totali), ogni livello con portata fino a 3 t. Supporta lo stoccaggio simultaneo di oltre 10 tipi di fogli, dimensioni da 1200×1000 mm a 3000×1500 mm.

Un sistema alimenta due macchine
Un singolo sistema di carico serve con precisione due tagliatrici laser, minimizzando i tempi di inattività e migliorando l'efficienza della movimentazione materiali e la produttività complessiva.

Smistamento intelligente
Separazione automatica di parti finite e scarti. Altezze dei livelli personalizzabili su richiesta. Interfacce ERP e MES standard per integrazione con i sistemi di fabbrica digitale.

Configurazione flessibile
Progettato per integrazione fluida nelle fabbriche intelligenti; supporta altezze dei livelli personalizzate e interfacce ERP/MES standard per connettività avanzata.

Settori di applicazione

• Lavorazione della lamiera
• Strutture in acciaio
• Macchine e attrezzature ingegneristiche
• Produzione di ascensori
• Armadi e involucri
• Trasporto ferroviario
• Produzione di articoli da cucina
• Industria automobilistica

Specifiche tecniche

• Area di lavorazione massima: 3050×1530 mm (personalizzabile)
• Tempo di scambio piano: 15 s
• Precisione di posizionamento X/Y: ±0.03 mm
• Tipo di protezione laser: Protezione laser chiusa
• Precisione di riposizionamento X/Y: ±0.02 mm
• Materiale del telaio: Alluminio grado aeronautico
• Velocità massima di attraversamento X/Y: 120 m/min
• Metodo di lubrificazione: Lubrificazione automatica
• Accelerazione massima: 2 G
• Potenza laser compatibile: 1500–20000 W
• Capacità massima carico piano: 1300 kg
• Equipaggiamento magazzino: 2
• Carico massimo robot: 300 kg
• Numero totale di livelli: 16
• Velocità di traslazione robot: 10–30 m/min
• Dimensione massima del foglio stoccabile: 3000×1500 mm (personalizzabile)
• Velocità di sollevamento robot: 5–10 m/min
• Dimensione minima del foglio stoccabile: 1200×1000 mm
• Capacità del carrello di scambio per livello: 3 T
• Capacità per livello: 3 T
• Velocità di scambio carrello elettrico: 10 m/min
• Altezza massima pila materiale per livello: 90 mm
• Consumo energetico totale: 42 kW
• Velocità carico/scarico magazzino: 5–20 m/min
• Diametro tubo ingresso aria: 12 mm
• Velocità sollevamento magazzino: 5–10 m/min
• Pressione sorgente aria: 0.6–0.7 MPa
• Spessore massimo lamiera per carico/scarico robot: 5 mm
• Alimentazione richiesta: 3 fasi 5 fili, 380 V
• Spessore minimo lamiera per carico/scarico robot: 0.8 mm
