Macchina da taglio laser a fibra LN series
per metalloper lamiere sottiliper l'industria automobilistica

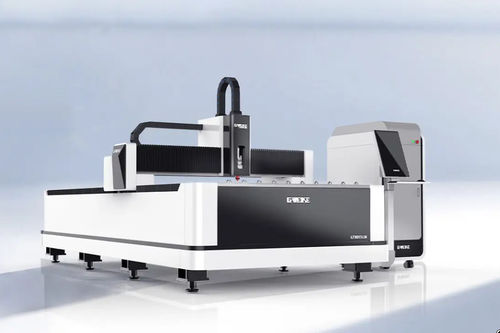

Macchina da taglio laser a fibra - LN series - GWEIKE LASER - per metallo / per lamiere sottili / per l'industria automobilistica
Macchina da taglio laser a fibra - LN series - GWEIKE LASER - per metallo / per lamiere sottili / per l'industria automobilistica
Macchina da taglio laser a fibra - LN series - GWEIKE LASER - per metallo / per lamiere sottili / per l'industria automobilistica - immagine - 2
Macchina da taglio laser a fibra - LN series - GWEIKE LASER - per metallo / per lamiere sottili / per l'industria automobilistica - immagine - 3
Macchina da taglio laser a fibra - LN series - GWEIKE LASER - per metallo / per lamiere sottili / per l'industria automobilistica - immagine - 4
Macchina da taglio laser a fibra - LN series - GWEIKE LASER - per metallo / per lamiere sottili / per l'industria automobilistica - immagine - 5
Macchina da taglio laser a fibra - LN series - GWEIKE LASER - per metallo / per lamiere sottili / per l'industria automobilistica - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
laser a fibra
Materiale trattato
per metallo
Prodotto trattato
per lamiere sottili
Applicazioni
per l'industria automobilistica, per lavorazione del metallo, per l'industria elettronica
Caratteristiche elettriche
trifase
Struttura
grande formato, tipo portale
Altre caratteristiche
automatica, di precisione, con servomotore, modulare
Corsa X

3.050 mm, 4.100 mm, 6.100 mm
(120,08 in, 161,42 in, 240,16 in)

Corsa Y

1.520 mm, 2.050 mm, 2.550 mm
(59,84 in, 80,71 in, 100,39 in)

Velocità di taglio

2 m/s
(6,562 ft/s)

Potenza laser

Max.: 12.000 W

Min.: 1.000 W

Ripetibilità

0,03 mm
(0,0012 in)

Accelerazione

14,71 m/s²
(48,26 ft/s²)

Alimentazione elettrica

380 V

Descrizione

Panoramica
La macchina da taglio laser a fibra a piattaforma singola della serie LN è progettata per il taglio di precisione di lamiera da sottile a media. La macchina impiega servomotori a doppio bus per una migliore risposta dinamica e raggiunge una velocità a vuoto di 120 m/min con accelerazione massima di 1,5G. Il piano modulare facilita il trasporto e riduce i costi di manutenzione. Il ponte è realizzato in trave di alluminio aerospaziale, estrusa a pressa da 4300 tonnellate e maturata fino a 6061 T6 per un elevato rapporto resistenza/peso.

Caratteristiche principali
  • Sistema di servomotori a doppio bus — migliora le prestazioni dinamiche di circa il 30%
  • Accelerazione massima: 1,5G
  • Velocità a vuoto: 120 m/min
  • Piano modulare per trasporto semplificato e costi di manutenzione ridotti
  • Ponte in alluminio aerospaziale (estrusione con pressa 4300 t, maturazione 6061 T6)
  • Correzione DA della pressione dell'aria per raggiungere con precisione la pressione di uscita impostata
  • Sostituzione automatica dell'ugello per lavorazioni automatizzate
  • Soppressione intelligente delle vibrazioni dell'asse Z per ridurre le oscillazioni di taglio
  • Evitamento delle collisioni in movimento per ridurre i rischi di impatto


Esempi
Immagini di campioni ed esempi di lavorazione sono forniti per illustrare la qualità di taglio e le geometrie tipiche dei pezzi.

Applicazioni
Progettata per produttori e officine che richiedono il taglio laser a fibra di lamiere da sottili a medie nei settori della carpenteria metallica, componenti automobilistici, involucri elettronici e pezzi industriali generici.

Parametri tecnici
  • Modelli: LF6025LN II | LF4020LN II | LF3015LN II
  • Area di lavoro: 6100×2550 mm | 4100×2050 mm | 3050×1520 mm
  • Opzioni di potenza laser: 12.000 W / 6.000 W / 4.000 W / 3.000 W / 2.000 W / 1.000 W
  • Precisione di posizionamento X/Y: ±0,05 mm (tutti i modelli)
  • Precisione di ripetibilità X/Y: ±0,03 mm (tutti i modelli)
  • Tensione/frequenza nominale: 380 V 50 Hz / 60 Hz (tutti i modelli)
  • Accelerazione massima: 1,5G
  • Velocità a vuoto: 120 m/min


Specifiche
  • Modello (piano focale): LF3015LN
  • Serie: LN Series
  • Esempi area di lavoro: LF6025LN II — 6100×2550 mm; LF4020LN II — 4100×2050 mm; LF3015LN II — 3050×1520 mm
  • Potenza disponibile: 1.000 W / 2.000 W / 3.000 W / 4.000 W / 6.000 W / 12.000 W
  • Precisione di posizionamento X/Y: ±0,05 mm
  • Precisione di ripetizione X/Y: ±0,03 mm
  • Tensione/frequenza nominale: 380 V, 50 Hz / 60 Hz
  • Accelerazione massima: 1,5G
  • Velocità a vuoto: 120 m/min
  • Ponte: trave in alluminio aerospaziale, estrusione pressa 4300 t, maturazione 6061 T6
  • Caratteristiche: servomotori a doppio bus, piano modulare, correzione DA della pressione dell'aria, sostituzione automatica dell'ugello, soppressione intelligente delle vibrazioni, evitamento delle collisioni
