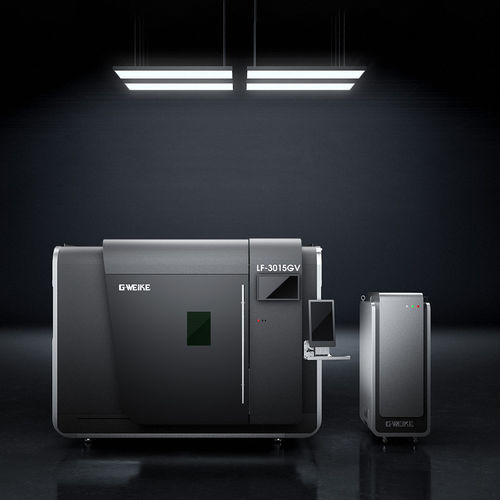

Macchina da taglio laser a fibra GV series

per lamiereper lamiera metallicaservocomandata

Panoramica
La serie GV di macchine da taglio laser a fibra offre velocità di attraversamento ultra-elevata e precisione per la lavorazione ad alto volume di lamiere. La combinazione di accelerazione massima 3G e filtraggio passa-basso a 10 Hz consente avvii/arresti rapidi e movimenti stabili ad alta velocità per percorsi di taglio complessi.

Caratteristiche di prestazione principali

• Accelerazione massima 3G e filtraggio passa-basso 10 Hz per mantenere movimenti stabili ad alta velocità.
• Velocità massima di attraversamento fino a 200 m/min per aumentare la produttività.
• Algoritmi di percorso di taglio ottimizzati che riducono i movimenti a vuoto e migliorano l'efficienza di lavorazione di oltre il 50% su geometrie complesse.

Caratteristiche meccaniche e strutturali

• Progetto strutturale ad alta stabilità per mantenere la precisione a lungo termine dal basamento alla trave e alla trasmissione.
• Trave alveolare leggera con ottimizzazione topologica: +18% di rigidità torsionale allo stesso peso o −25% di peso a rigidità equivalente per preservare la stabilità durante i movimenti ad alta velocità.
• Basamento pesante saldato con centro di gravità basso e costole laterali allargate per migliorare la resistenza a flessione e torsione e prevenire micro-deformazioni da rilascio di tensioni.

Ottica e testa di taglio

• Testa di taglio laser intelligente BLT con kerf più stretto e zona termicamente alterata ridotta per una qualità del bordo superiore.
• Progettazione con raffreddamento ad acqua su oltre il 90% del percorso ottico per sopprimere le deformazioni termiche e mantenere qualità del fascio costante in operazioni continue.

Azionamento e trasmissione

• Motore servo ad alta velocità e coppia elevata che eroga fino al 300% di coppia, 5000 giri/min picco e inerzia del rotore 136,6 kg·cm² per risposte istantanee e controllo preciso su profili complessi.
• Riduttore integrato in stile tedesco con albero di uscita e ingranaggi ottimizzati; componenti chiave in acciaio legato 42CrMo per maggiore rigidità, resistenza all'usura e durata.

Automazione e produzione
La macchina supporta l'integrazione fluida con sistemi automatici di carico e scarico per ottenere lavorazioni di lamiera ad alta velocità completamente automatizzate e ridurre la dipendenza dalla manodopera.

Settori di applicazione

• Quadri elettrici e involucri
• Macchine per costruzioni
• Fabbricazione di lamiere
• Produzione automobilistica
• Produzione di ascensori
• Utensili da cucina e mobili da cucina

Specifiche tecniche

• Modello: LF-3015GV | LF-4020GV | LF-6020GV
• Formato di lavorazione: 3050×1530 mm | 4050×2030 mm | 6030×2030 mm
• Potenza laser: 3000W / 6000W / 12000W (Opzionale)
• Velocità massima assi X/Y: 200 m/min
• Accuratezza di ripetizione posizionamento X/Y: ±0,02 mm
• Accuratezza di posizionamento X/Y: ±0,03 mm
• Accelerazione massima / filtraggio passa-basso: 3G / 10 Hz
• Capacità massima carico tavola: 1200 / 2300 / 3200 kg
• Tensione e frequenza nominali: 380V 50Hz/60Hz
