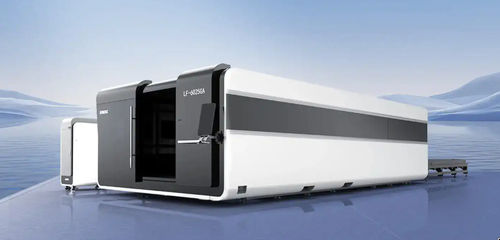

Macchina da taglio laser a fibra LF3015GA

per metalloper lamiera metallicaCNC

Panoramica
Il LF3015GA della Serie GA è una macchina CNC per taglio laser a fibra progettata per la lavorazione di lamiera ad alta precisione. Gli elementi progettuali principali includono un basamento in acciaio pesante assemblato a mortasa e rivetto con ricottura per sollievo delle tensioni, un tavolo di scambio a doppia posizione per il rapido ricambio dei fogli, una struttura di aspirazione a matrice per estrazione fumi compartimentata ad alta tenuta e controllo intelligente della testa per precisione di taglio e protezione dalle collisioni.

Caratteristiche principali

• Basamento in acciaio super-pesante assemblato a mortasa e rivetto con ricottura, nervature di rinforzo interne e supporti tubolari trasversali per alta rigidità e stabilità a lungo termine.
• Tavolo di scambio a doppia posizione: scambio rapido di circa 15 secondi per aumentare la produttività e ridurre i tempi di movimentazione.
• Struttura di aspirazione a matrice: estrazione multi-fila indipendente e compartimentata ad alta tenuta per rimuovere efficacemente gas, fumi e polveri.
• Correzione della pressione dell'aria DA per mantenere una pressione dell'aria di processo costante.
• Sostituzione automatica degli ugelli per supportare flussi di lavoro di produzione automatizzati.
• Soppressione intelligente delle vibrazioni: regolazione Z in tempo reale per minimizzare le anomalie di tremolio durante il taglio.
• Sensore di collisione follower per ridurre il rischio di collisioni della testa di taglio con pezzi deformati o irregolari.
• Capacità di lavorazione campioni dimostrata da più immagini di campioni specifici per settore sulla pagina prodotto.

Parametri tecnici (panoramica della serie)
Modelli: LF3015GA (GA Series) ; LF4020GA (GA Series) ; LF6025GA (GA Series)
Aree di lavoro: 3050 x 1530 mm ; 4050 x 2030 mm ; 6050 x 2530 mm
Potenza laser (opzionale): 1500 W / 2000 W / 3000 W / 4000 W / 6000 W / 12000 W
Dimensioni (L x P x H): 8580 x 2850 x 2300 mm ; 10750 x 3350 x 2300 mm ; 15000 x 4018 x 2300 mm
Precisione di posizionamento assi X/Y: ±0,03 mm
Precisione di ripetizione assi X/Y: ±0,02 mm
Velocità massima: 120 m/min
Accelerazione massima: 1,5 G

Settori applicativi
Adatta per il taglio di lamiera ad alta precisione in settori manifatturieri come carpenteria industriale, arredo metallico, componenti HVAC, parti automobilistiche, quadri elettrici e altre applicazioni su lamiera. Immagini campione specifiche per settore disponibili sulla pagina prodotto.

Specifiche tecniche

• Modello: LF3015GA
• Serie: GA Series
• Area di lavoro: 3050 x 1530 mm
• Potenza laser (opzionale): 1500 W / 2000 W / 3000 W / 4000 W / 6000 W / 12000 W
• Dimensioni (L x P x H): 8580 x 2850 x 2300 mm
• Precisione di posizionamento assi X/Y: ±0,03 mm
• Precisione di ripetizione assi X/Y: ±0,02 mm
• Velocità massima: 120 m/min
• Accelerazione massima: 1,5 G
• Costruzione del basamento: basamento in acciaio assemblato a mortasa e rivetto con ricottura e nervature di rinforzo interne
• Tavolo: tavolo di scambio a doppia posizione (≈15 secondi di scambio)
• Aspirazione: struttura di aspirazione a matrice con compartimentazione ad alta tenuta ed estrazione multi-fila indipendente
• Funzioni di controllo/ausiliarie: correzione pressione aria DA; sostituzione automatica degli ugelli; soppressione intelligente delle vibrazioni; sensore di collisione follower
