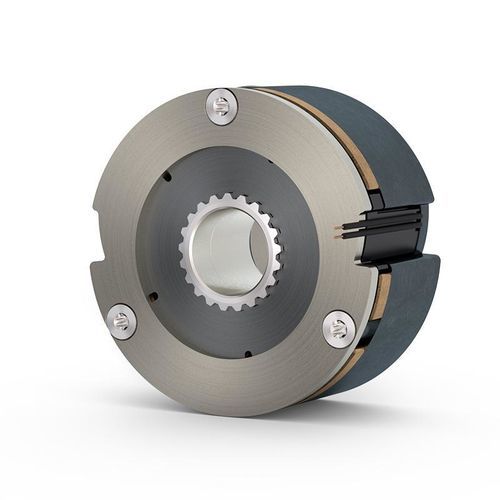

Freno a frizione COMBISTOP S1

elettromagneticoper servomotoredi sicurezza

Panoramica
Il nuovo freno di mantenimento S1 dispone di un sistema d'attrito brevettato che garantisce un momento frenante sensibilmente superiore rispetto ai tradizionali freni a molla. Indicato in particolare per applicazioni servo con requisiti di sicurezza aumentati. Il design plug & play ne facilita il montaggio. Intervallo di coppia: 0,5 Nm – 60 Nm su 8 misure.

Punti salienti

• 8 misure (01–08)
• Alta energia di attrito ammissibile per arresti di emergenza
• Coppia di frenata stabile
• Elevata resistenza alle temperature (fino a classe ISO H secondo VDE 0580)
• Pronto per il montaggio con gioco aria regolato
• Utilizzabile come freno di servizio o freno di mantenimento
• Scanalature cavi integrate
• Tensione standard: 24 V

Opzioni

• Anello in feltro: anello in feltro opzionale per proteggere il COMBISTOP S1 (e quindi la coppia frenante) dall'olio proveniente dai cuscinetti adiacenti.
• CCV (Cold Climate Version): disponibile per ambienti particolarmente duri/freddi (fino a -40 °C).
• Modifica della coppia di frenata: la coppia può essere aumentata o ridotta secondo le specifiche del cliente durante la produzione.
• Tensioni personalizzate: bobine con tensioni su misura realizzabili su richiesta.
• Confezionamento con connettore: è possibile fornire prodotti con cavi pronti per il collegamento con spine, contatti o manicotti terminali per semplificare il montaggio.
• Certificati: certificato di fabbrica 2.1 (DIN EN 10204) e certificato di collaudo 3.1 (DIN EN 10204) disponibili su richiesta; il 3.1 include i risultati di prove specifiche come il test di coppia.

Dati tecnici (tabella)
Misura | Coppia nominale M2 [Nm] | Coppia statica min. a 120 °C M4min120 [Nm] | Potenza standard [W] | Diametro [mm] | Foro massimo mozzo [mm]
01 | 0,5 | 0,3 | 6,1 | 35 | 9
02 | 1 | 0,6 | 7,5 | 41 | 10,5
03 | 1,9 | 1,1 | 9,4 | 48 | 12,5
04 | 3,9 | 2,3 | 11,8 | 56 | 15,5
05 | 7,5 | 4,5 | 15,3 | 66 | 17,5
06 | 15 | 9 | 20 | 77 | 20,5
07 | 30 | 18 | 26 | 90 | 24
08 | 60 | 36 | 33,8 | 102 | 28

Caratteristiche / specifiche tecniche

• Modello: COMBISTOP S1
• Intervallo di coppia: 0,5 Nm – 60 Nm
• 8 misure (01–08)
• Coppia nominale e coppia statica minima per misura: vedere la tabella tecnica sopra
• Valori di potenza standard per misura: vedere la tabella tecnica sopra
• Diametro e foro massimo mozzo per misura: vedere la tabella tecnica sopra
• Tensione standard: 24 V (tensioni speciali su richiesta)
• Opzione protezione: anello in feltro contro l'olio
• Versione per clima freddo: CCV fino a -40 °C
• Resistenza termica: fino a classe ISO H secondo VDE 0580
• Pronto per il montaggio con gioco aria regolato; opzioni plug & play (cavi pronti per il collegamento disponibili)
• Certificati: 2.1 e 3.1 disponibili su richiesta
