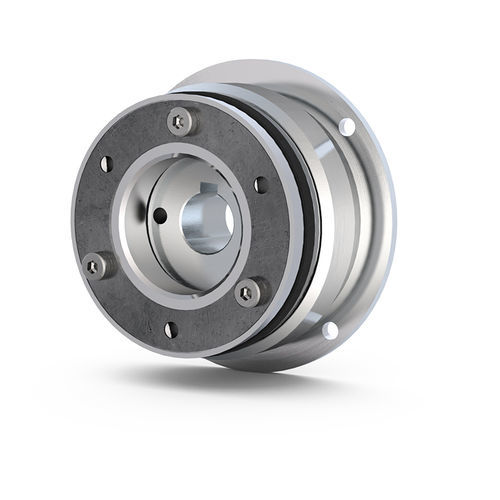

Frizione a frizione COMBIPERM PC

magneticaa magneti permanenti

Panoramica del prodotto
Il COMBIPERM PC è una frizione a magnete permanente che trasmette la coppia mediante accoppiamento per attrito nello stato senza tensione. Consente la trasmissione affidabile di coppie elevate in spazi di installazione ridotti. L'applicazione di una tensione apre la connessione per attrito neutralizzando l'azione dei magneti permanenti. La gamma di coppia copre da 6 Nm a 120 Nm, con misure specifiche da 1,5 Nm a 120 Nm come indicato nella tabella tecnica.

Punti chiave

• 7 misure (03*, 05*, 06, 07, 08, 09, 10)
• Trasmissione della coppia mediante accoppiamento per attrito (coppia trasmessa a riposo)
• Classe d'isolamento ISO F secondo VDE 0580
• Progettata per funzionamento continuo (S1 / 100% ciclo di lavoro)
• Tensione standard 24 V (tensioni speciali su richiesta)

Opzioni

• Documentazione VdS: disponibile per applicazioni che richiedono documentazione di sicurezza verificata.
• Flangia personalizzata: il pattern dei fori e la sede del cuscinetto della flangia standard possono essere adattati alle esigenze del cliente.
• Certificazione cCSAus: disponibile su richiesta per mercati Canada/USA.
• Tensioni personalizzate: bobine con tensioni non standard realizzabili su richiesta.
• Assemblaggio connettori: cavi pronti per il collegamento con spine, contatti o terminali per semplificare l'installazione.
• Certificati: certificato di fabbrica 2.1 o certificato di prova 3.1 (DIN EN 10204), inclusi i risultati di prove specifiche come la prova di coppia, disponibili su richiesta.

Dati tecnici
Misura | Coppia nominale M2 [Nm] | Potenza standard [W] | Diametro [mm] | Max. foro rotore [mm] | Max. foro mozzo [mm]
03* | 1,5 | 13 | 54 | 10 | 10
05* | 3 | 10 | 65 | 15 | 15
06 | 6 | 18 | 80 | 20 | 18
07 | 12 | 24 | 100 | 25 | 22
08 | 24 | 28 | 125 | 30 | 30
09 | 50 | 35 | 150 | 35 | 35
10 | 120 | 80 | 190 | 50 | 45
Tensione standard: 24 V | Tensione speciale: su richiesta | La coppia nominale si raggiunge dopo il condizionamento/rodaggio degli accoppiamenti di attrito.

Caratteristiche / specifiche tecniche

• Nome modello: COMBIPERM PC
• Marca: KEB Automation KG
• Principio di funzionamento: frizione a magnete permanente con accoppiamento per attrito (coppia trasmessa a riposo)
• Gamma di coppia: 6 Nm a 120 Nm (la tabella mostra anche misure da 1,5 Nm)
• Misure disponibili: 03*, 05*, 06, 07, 08, 09, 10
• Potenza standard (esempi per misura): 13 W (03*), 10 W (05*), 18 W (06), 24 W (07), 28 W (08), 35 W (09), 80 W (10)
• Diametri (esempi): 54 mm (03*), 65 mm (05*), 80 mm (06), 100 mm (07), 125 mm (08), 150 mm (09), 190 mm (10)
• Fori rotore max (esempi): 10 mm (03*), 15 mm (05*), 20 mm (06), 25 mm (07), 30 mm (08), 35 mm (09), 50 mm (10)
• Fori mozzo max (esempi): 10 mm (03*), 15 mm (05*), 18 mm (06), 22 mm (07), 30 mm (08), 35 mm (09), 45 mm (10)
• Classe d'isolamento: ISO classe F (VDE 0580)
• Servizio: progettata per funzionamento continuo (S1 / 100% ciclo di lavoro)
• Tensione standard: 24 V (tensioni speciali disponibili su richiesta)
• Certificazioni / opzioni: documentazione VdS, cCSAus su richiesta; flange, bobine e assemblaggi connettori personalizzabili; certificati di fabbrica DIN EN 10204 su richiesta
• Nota: i valori di coppia nominale si applicano dopo il condizionamento/rodaggio degli accoppiamenti di attrito
