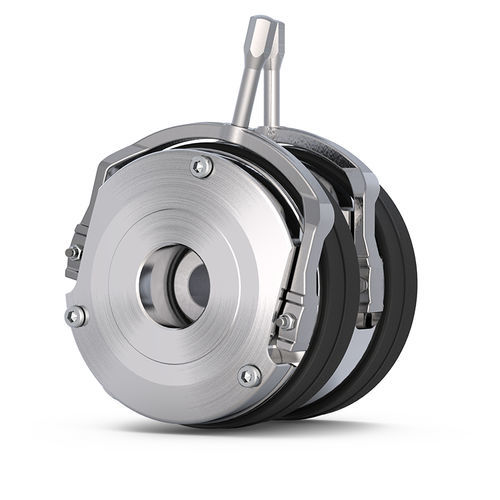

Freno a disco COMBISTOP 38D

a frizionemeccanicoa molla

Descrizione
Il freno doppio 38D raddoppia il livello di sicurezza e copre una gamma progettata per applicazioni con circuiti di frenatura ridondanti. Il progetto meccanico con due freni a molla di sicurezza completamente indipendenti tra loro soddisfa i requisiti secondo DIN 56950 (BGV C1). Il sistema di frenatura ridondante viene fornito pronto per l'installazione e regolato da KEB.

Punti salienti

• Dieci taglie
• Due circuiti frenanti ridondanti
• Pronto per l'installazione, gioco d'aria regolato
• Usabile come freno di servizio o freno di tenuta
• Fino alla classe ISO H secondo VDE 0580
• Certificato cCSAus
• Classe di protezione fino a IP67
• Progettato per funzionamento S1 o ciclo di lavoro 100%
• Fino a sette milioni di cicli di commutazione come standard
• Tensioni standard 24 / 105 / 180 / 205 V

Opzioni (riepilogo)

• Rilascio manuale — leva manuale opzionale per l'apertura manuale del freno (utile in assenza di alimentazione o se il rotore è usurato).
• Microswitch — microswitch opzionale per monitorare prestazioni o usura (raccomandato per motori con freno su paranchi e sollevatori, specialmente con inverter).
• Flangia / disco d'attrito — flangia opzionale o, per le taglie più piccole, disco d'attrito per fornire una superficie di controattrito ottimale quando il coperchio motore non ha le proprietà richieste.
• Anello antipolvere — anello opzionale per aumentare la classe IP in ambienti polverosi/umidi e protezione contro il contatto accidentale (può raggiungere IP54 sotto la copertura motore e fino a IP44 all'estremità aperta).
• Anello di tenuta sull'albero / tappo di tenuta — per sigillare l'albero passante contro l'ambiente esterno; tappo di tenuta disponibile quando non è presente un albero sporgente.
• Versione CCV — progetto per ambienti gravosi e freddi, idoneo fino a -40 °C.
• Attacco encoder / fori filettati posteriori — fori filettati e schema di foratura posteriori opzionali per montaggio encoder rotativo, ventola o sensore.
• Coppia di frenata — la coppia può essere aumentata o ridotta secondo le specifiche cliente durante la produzione.
• Design ridotto — scocca/lunghezza totale ridotta disponibile per applicazioni con vincoli di profondità di installazione (fornito pronto all'uso, regolato da KEB).
• Tensioni personalizzate — tensioni avvolgimento speciali disponibili su richiesta.
• Cablaggio connettore — cavi pronti da collegare con spine, contatti o manicotti per facilitare l'assemblaggio.
• Certificati — certificato di produzione 2.1 (DIN EN 10204) e certificato di collaudo 3.1 (DIN EN 10204) disponibili su richiesta (il 3.1 include i risultati di prove specifiche, es. prova della coppia).

Dati tecnici (tabella)
Taglia | Coppia ridotta [Nm] | Coppia nominale M2 [Nm] | Coppia aumentata [Nm] max | Potenza standard [W] | Diametro [mm] | Foro albero max [mm]
02 | 2 x 3 | 2 x 6.5 | 2 x 10 | 2 x 25 | 85 | 15
03 | 2 x 4 | 2 x 13 | 2 x 20 | 2 x 30 | 102 | 20
04 | 2 x 8 | 2 x 25 | 2 x 40 | 2 x 30 | 127 | 25
05 | 2 x 15 | 2 x 45 | 2 x 65 | 2 x 48 | 147 | 30
06 | 2 x 33 | 2 x 90 | 2 x 120 | 2 x 62 | 164 | 35
07 | 2 x 65 | 2 x 130 | 2 x 200 | 2 x 65 | 190 | 45
08 | 2 x 75 | 2 x 200 | 2 x 300 | 2 x 75 | 218 | 60
09 | 2 x 120 | 2 x 330 | 2 x 500 | 2 x 80 | 253 | 60
10 | 2 x 165 | 2 x 665 | 2 x 1000 | 2 x 130 | 307 | 75
11 | 2 x 445 | 2 x 1335 | 2 x 2000 | 2 x 180 | 363 | 90

Tensione standard: 24 V, 105 V, 180 V, 205 V | Tensione speciale: su richiesta. Tolleranza coppia di frenata ±25% dopo la rodaggio degli accoppiamenti di attrito. * Freno di mantenimento con funzione di arresto di emergenza.

Caratteristiche / Specifiche tecniche

• Modello / Denominazione: COMBISTOP 38D
• Produttore / Marca: KEB (KEB Automation)
• Intervallo di coppia: 5 Nm a 2 x 2000 Nm
• Taglie disponibili: 10 taglie (02–11)
• Design ridondante: due freni a molla indipendenti, circuiti di frenatura ridondanti
• Classe di protezione: fino a IP67 (l'anello antipolvere aumenta la classe IP; IP54 possibile sotto la copertura motore)
• Duty: funzionamento S1 / 100 % ciclo di lavoro
• Certificazioni: certificato cCSAus (disponibile certificato CSA)
• Cicli di commutazione: fino a 7 milioni di cicli in standard
• Tensioni standard: 24 V, 105 V, 180 V, 205 V (tensioni speciali su richiesta)
• Opzione ambiente: versione CCV per funzionamento a basse temperature fino a -40 °C
