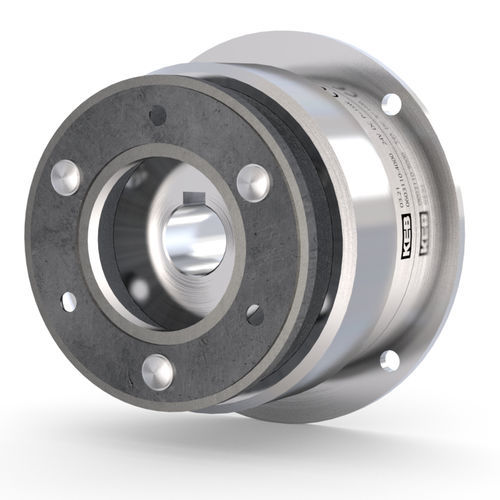

Frizione a frizione COMBINORM C

elettromagneticaper montaggio su flangiacon adattatore

Descrizione del prodotto
La frizione elettromagnetica COMBINORM C si innesta quando è alimentata e consente un innesto/separazione controllata e semplice delle funzioni meccaniche. È progettata per il posizionamento affidabile e la trasmissione di coppia in processi indicizzati o sincronizzati. Campo di coppia: 0,5 Nm – 1.250 Nm.

Punti di forza

• 13 taglie che coprono un ampio intervallo di coppia
• Tempi di commutazione brevi per un controllo preciso dei cicli
• Precisione di posizionamento e affidabilità operativa
• Progettata per funzionamento continuo (S1 / 100% ciclo)
• Classe di isolamento B secondo VDE 0580
• Ampia gamma di temperatura e tensione
• Coppia regolabile in continuo
• Tensione standard: 24 V (tensioni speciali su richiesta)

Opzioni

• Flangia adattata: Adattamento interno della geometria della flangia, schema fori, fori passanti, scanalature di montaggio o sedi cuscinetto.
• Certificazione cCSAus: Certificazione per mercati canadese/USA disponibile su richiesta.
• Montaggio su flangia: Magnete montato su flangia (es. calotta motore); rotore fissato all'albero con anelli; armatura avvitata su pignone, puleggia o estremità albero.
• Montaggio su albero: Rotore fissato su un albero; parte magnetica bloccata contro la rotazione con flangia o staffa coppia; armatura montata sulla superficie di accoppiamento.
• Mozzo esterno: Armatura montata all'esterno della cassa del magnete per una installazione agevole.
• Senza mozzo: Versione assialmente più corta con armatura montata direttamente sulla superficie di accoppiamento.
• Tensioni personalizzate: Avvolgimenti e tensioni speciali disponibili su richiesta.
• Connettori personalizzati: Fornitura con cavi pronti per il collegamento, spine, contatti o manicotti per facilitare l'assemblaggio.
• Certificati su richiesta: Certificato di fabbrica 2.1 o certificato di collaudo 3.1 (DIN EN 10204); 3.1 include risultati di prove specifiche come il test di coppia.

Dati tecnici
Taglia | Coppia nominale M2 [Nm] | Potenza standard [W] | Diametro [mm] | Ø max foro rotore [mm] | Ø max foro mozzo [mm]
01 | 0,5 | 6 | 39 | 6 | 6
02 | 0,75 | 6 | 45 | 8 | 8
03 | 1,5 | 8 | 54 | 10 | 10
05 | 3 | 10 | 65 | 17 | 15
06 | 7 | 15 | 80 | 20 | 18
07 | 15 | 20 | 100 | 25 | 22
08 | 30 | 28 | 125 | 30 | 30
09 | 65 | 35 | 150 | 35 | 35
10 | 130 | 50 | 190 | 50 | 45
11 | 250 | 68 | 230 | 65 | 60
12* | 500 | 85 | 290 | 80 | 70
13* | 750 | su richiesta | 355 | 90 | 90
14* | 1250 | su richiesta | 440 | su richiesta | su richiesta
Tensione standard: 24 V | Tensione speciale: su richiesta | Coppia nominale raggiunta dopo l'assestamento delle superfici d'attrito | * Soluzioni di progetto dipendenti dalle quantità

Caratteristiche / specifiche tecniche

• Brand: KEB Automation KG
• Modello / serie: COMBINORM C
• Intervallo coppia: 0,5 Nm – 1.250 Nm
• Taglie: 13 (coppia e dimensioni dipendenti dalla taglia; taglie grandi possibili come soluzione progetto)
• Intervallo potenza standard: 6 W – 85 W (dipendente dalla taglia)
• Tensione standard: 24 V (tensioni speciali su richiesta)
• Progettata per funzionamento continuo (S1 / 100% ciclo)
• Classe isolamento: B secondo VDE 0580
• Tempi di commutazione brevi e coppia regolabile in continuo
• Varianti di montaggio: flangia adattata, montaggio su flangia, montaggio su albero, mozzo esterno, senza mozzo
• Certificazioni & documentazione: manuale di installazione, dati elettrici, dichiarazioni di conformità; CSA/cCSAus possibile
