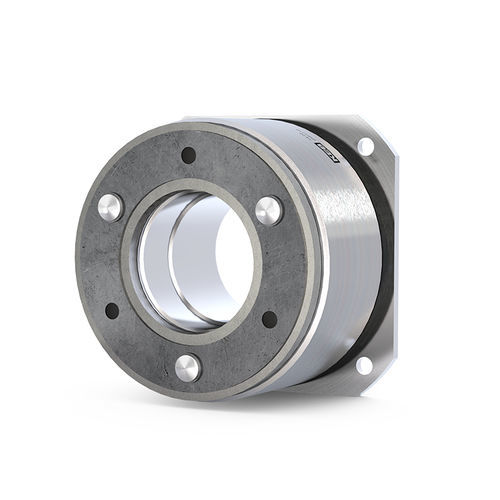

Freno a frizione COMBIPERM P1

elettromagneticoper servomotorea mancanza di corrente

Descrizione
Il COMBIPERM P1 è un freno a magnete permanente con innesto per attrito e funzionamento senza gioco. A bobina eccitata il campo del magnete permanente viene annullato e il componente azionato ruota senza coppia residua. In caso di arresto di emergenza o mancanza di alimentazione il freno di sicurezza interviene, frena e mantiene l'azionamento in posizione. I tempi di commutazione ridotti e il design compatto rendono questo freno adatto a servomotori e applicazioni medicali.

Punti salienti

• 11 misure che coprono 0,1 Nm fino a 194 Nm di coppia nominale
• Senza gioco, innesto per attrito
• Rilascio senza coppia residua a bobina eccitata
• Isolamento classe F secondo VDE 0580
• Certificazione cCSAus; opzione VdS disponibile
• Progettato per funzionamento continuo (S1 / 100 % ciclo di lavoro)
• Fino a 10.000.000 cicli di commutazione (standard)
• Velocità massima fino a 10.000 rpm
• Tensione standard avvolgimento 24 V (tensioni speciali su richiesta)

Opzioni / Varianti

• Omologazione VdS disponibile
• Piastra di protezione cavi per proteggere connessioni e cavi motore
• Anello in feltro per proteggere la coppia frenante da perdite d'olio
• Connessione a vite sul retro (Variante 300) per spazi di montaggio ristretti
• Flangia tonda (Variante 100)
• Flangia rettangolare (Variante 200)
• Mozzo esterno (Versione 30)
• Mozzo nel magnete (Versione 20)
• Senza mozzo (Versione 10)
• Tensioni avvolgimento personalizzate su richiesta
• Plug personalizzati o cablaggi pronti da collegare
• Certificato di fabbrica 2.1 o certificato di collaudo 3.1 su richiesta

Dati tecnici (tabella riepilogativa)
Misura | Coppia nominale M2 [Nm] | Coppia statica min. a 120 °C M4min120 [Nm] | Potenza standard [W] | foro mozzo max. [mm]
0A | 0,15 | 0,1 | 3 | 3
01 | 0,5 | 0,3 | 8 | 6
02 | 1,4 | 0,8 | 10 | 8
03 | 2,7 | 1,8 | 11 | 12
04 | 3,5 | 2,8 | 11 | 12
05 | 6,1 | 4 | 12 | 15
06 | 12 | 8 | 18 | 18
07 | 24 | 15 | 24 | 25
08 | 49 | 32 | 26 | 30
09 | 96 | 65 | 40 | 40
10 | 194 | 115 | 50 | 50

Tensione standard: 24 V | Tensione speciale: su richiesta. La coppia nominale si ottiene dopo il rodaggio degli elementi di attrito.

Caratteristiche / specifiche tecniche

• Serie modello: COMBIPERM P1
• Campo coppia: 0,1 Nm fino a 194 Nm
• Progettazione senza gioco con innesto per attrito
• Rilascio senza coppia residua a bobina eccitata
• Adatto a servomotori e applicazioni medicali
• Velocità massima fino a 10.000 rpm
• Progettato per funzionamento continuo (S1 / 100 %)
• Durata: fino a 10.000.000 cicli di commutazione (standard)
• Tensione standard avvolgimento: 24 V (tensioni speciali su richiesta)
• Classe isolamento: ISO classe F (VDE 0580)
• Certificazioni: cCSAus; opzione VdS disponibile; documenti conformità EU/UK/CSA disponibili
• Varie opzioni meccaniche di montaggio e mozzo
• Accessori di protezione e connessione opzionali: piastra protezione cavi, anello in feltro, connettori/cavi personalizzati
