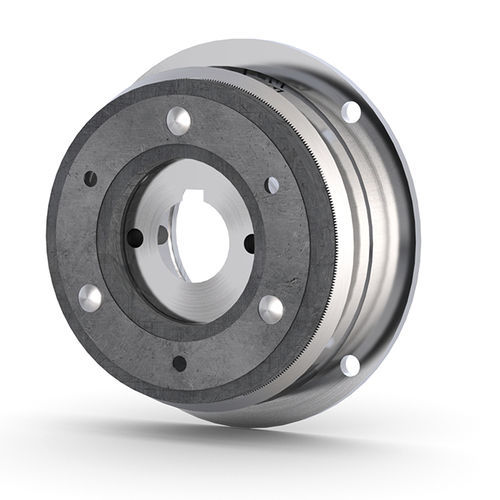

Frizione a dente COMBINORM T

elettromagnetica

Panoramica Il COMBINORM T è una frizione dentata ad azionamento elettromagnetico (a corrente di lavoro) che innesta quando viene alimentata elettricamente. Trasmette coppie elevate in entrambe le direzioni di rotazione in un ingombro compatto mediante un collegamento form-fit senza gioco. La coppia è trasmessa dalle facce di attacco delle dentature indurite. Intervallo di coppia: 21 Nm–390 Nm.

Punti salienti

• 5 taglie (06–10)
• Collegamento form-fit senza gioco tramite dentature indurite
• Classe ISO B secondo VDE 0580
• Progettata per funzionamento S1 (ciclo di lavoro 100%)
• Ampio intervallo di temperatura e tensione
• Tensione standard: 24 V

Opzioni

• Flangia adattata — La flangia standard può essere modificata internamente per adattarsi alla situazione di montaggio (geometria, schema fori, fori passanti, distribuzione del cerchio dei bulloni, fessure di montaggio, aggiunta di sede cuscinetto).
• Certificazione cCSAus — Certificazione per i mercati canadese/USA disponibile su richiesta.
• Nave esterna — Armatura montata sull’albero all’esterno della carcassa magnetica per un’installazione più semplice.
• Senza mozzo — Versione assialmente più corta in cui la parte dell’armatura è montata direttamente sulla superficie di montaggio (es. pignone, puleggia o estremità dell’albero).
• Tensioni personalizzate — Tensioni della bobina modificate disponibili su richiesta in produzione interna.
• Assemblaggio connettori — Possibilità di fornire cavi pronti al collegamento con spine, contatti o manicotti per facilitare il montaggio.
• Certificato 2.1 / certificato di collaudo 3.1 — Certificato di fabbrica 2.1 o certificato di collaudo 3.1 (DIN EN 10204) con risultati di prove specifiche (es. prova coppia) disponibile su richiesta.

Dati tecnici
Taglia | Coppia nominale M2 [Nm] | Potenza standard [W] | Diametro [mm] | Ø max. foratura rotore [mm] | Ø max. foratura mozzo [mm]
06 | 21 | 15 | 80 | 18 | 18
07 | 45 | 20 | 100 | 22 | 22
08 | 90 | 28 | 125 | 30 | 30
09 | 195 | 35 | 150 | 35 | 35
10 | 390 | 50 | 190 | 45 | 45

Tensione standard: 24 V | Tensioni speciali: su richiesta. La coppia nominale è immediatamente raggiungibile.

Caratteristiche / specifiche tecniche

• Brand: KEB Automation KG
• Modello: COMBINORM T
• Principio di funzionamento: frizione dentata ad azionamento elettromagnetico (frizione a corrente di lavoro)
• Intervallo di coppia: 21 Nm–390 Nm
• Taglie disponibili: 06, 07, 08, 09, 10
• Tensioni standard: 24 V (tensioni speciali su richiesta)
• Potenza standard (esempi per taglia): 06 = 15 W, 07 = 20 W, 08 = 28 W, 09 = 35 W, 10 = 50 W
• Gamma diametri (per taglia): 80 mm–190 mm
• Gioco: trasmissione senza gioco tramite dentature indurite
• Ciclo di lavoro: progettata per S1 / 100% di duty cycle
• Norme: classe ISO B secondo VDE 0580
