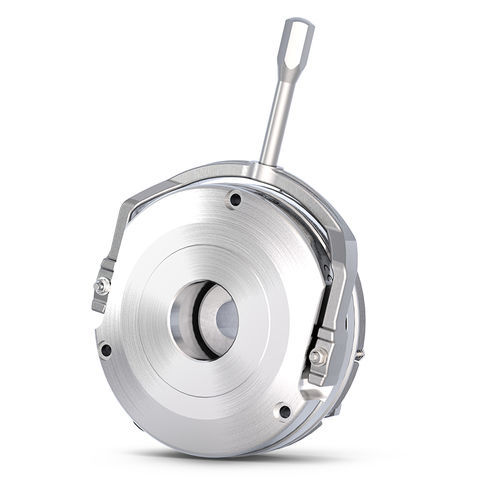

Freno a disco COMBISTOP 38

a frizionea mollacon rilascio manuale

Panoramica
La COMBISTOP 38 è un freno a molla a corrente chiusa prodotto da KEB da oltre 50 anni. Può essere impiegato come freno di servizio per applicazioni dinamiche e come freno di mantenimento con funzione di arresto di emergenza per applicazioni statiche. Il design modulare consente di configurare il freno in base ai requisiti del cliente per coppia frenante e opzioni. Gamma di coppia standard: 2,5 Nm – 2 000 Nm.

Punti chiave

• Dieci misure (02–11)
• Pronto per l'installazione con gioco d'aria regolato
• Utilizzabile come freno di servizio o freno di mantenimento con funzione di arresto di emergenza
• Isolamento fino a classe ISO H (VDE 0580)
• Certificazione cCSAus
• Classe di protezione fino a IP54 (con anello antipolvere)
• Progettato per funzionamento S1 / ciclo di servizio 100 %
• Fino a sette milioni di cicli di commutazione come standard
• Tensioni standard: 24 / 105 / 180 / 205 V

Opzioni e caratteristiche

• Rilascio manuale: Rilascio manuale opzionale per aprire il freno in assenza di alimentazione o con rotore usurato.
• Microinterruttore: A partire dalla misura 03 è possibile montare un microinterruttore per il monitoraggio di funzione o usura; raccomandato per motori frenati su argani azionati da inverter.
• Flangia / disco d'attrito: Flangia o disco d'attrito opzionale per fornire una superficie di controattrito adeguata se la piastra motore non è sufficiente.
• Anello antipolvere: Anello opzionale per aumentare la protezione IP in ambienti polverosi/umidi e per protezione contro il contatto (IP54 sotto il cofano motore, fino a IP44 all'estremità aperta).
• Guarnizione albero / tappo di tenuta: Guarnizione per alberi passanti; tappo di chiusura per applicazioni senza albero.
• Esecuzione CCV: Disponibile per ambienti severi/freddi (temperature di esercizio fino a −40 °C).
• Montaggio encoder / accessori: Fori filettati posteriori e pattern di foratura per montare encoder, ventole o sensori.
• Coppia frenante: La coppia può essere aumentata o ridotta secondo le specifiche cliente in produzione; tolleranza coppia ±25 % dopo accoppiamento/rodaggio degli elementi d'attrito.
• Design piatto / profondità di installazione ridotta: Scocca e lunghezza totale riducibili per esigenze di ingombro; fornito pronto all'uso con regolazioni tarate.
• Tensioni personalizzate: Bobine con tensioni personalizzate realizzabili su richiesta.
• Assemblaggio connettori: Opzionalmente fornito con cavi pronti da collegare, connettori o terminali per facilitare il montaggio.
• Certificati: Certificato di fabbrica 2.1 e certificato di collaudo 3.1 (ad es. risultati prova coppia) disponibili su richiesta.

Dati tecnici (estratto)
Misura | Coppia ridotta [Nm] | Coppia nominale M2 [Nm] | Coppia aumentata [Nm] max | Potenza standard [W] | Diametro [mm] | Ø max foro rotore [mm]
02 | 3 | 6,5 | 10 | 25 | 85 | 15
03 | 4 | 13 | 20 | 30 | 102 | 20
04 | 8 | 25 | 40 | 30 | 127 | 25
05 | 15 | 45 | 65 | 48 | 147 | 30
06 | 33 | 90 | 120 | 62 | 164 | 35
07 | 65 | 130 | 200 | 65 | 190 | 45
08 | 75 | 200 | 300 | 75 | 218 | 60
09 | 120 | 330 | 500 | 80 | 253 | 60
10 | 165 | 665 | 1000 | 130 | 307 | 75
11 | 445 | 1335 | 2000 | 180 | 363 | 90

Tensioni standard: 24 V, 105 V, 180 V, 205 V | Tensioni speciali: su richiesta
Tolleranza coppia frenante ±25 % dopo accoppiamento/rodaggio degli elementi d'attrito
* Freno di mantenimento con funzione di arresto di emergenza

Applicazioni
Applicazioni tipiche: movimentazione materiali (logistica di magazzino, gru), energia eolica (pitch e yaw), tecnologie medicali, robotica e automazione, carrelli industriali e AGV.

Specifiche tecniche

• Modello: COMBISTOP 38
• Produttore: KEB Automation KG
• Gamma di coppia: 2,5 Nm – 2 000 Nm (a seconda della misura)
• Misure disponibili: 02 a 11
• Tensioni standard: 24 V, 105 V, 180 V, 205 V (tensioni personalizzate su richiesta)
• Servizio: S1 / capacità ciclo di servizio 100 %
• Classe di protezione: fino a IP54 (con anello antipolvere)
• Classe di isolamento: fino a ISO classe H (VDE 0580)
• Cicli di commutazione: fino a sette milioni come standard
• Tolleranza coppia frenante: ±25 % dopo accoppiamento/rodaggio
• Opzioni: rilascio manuale, microinterruttore, flangia/disco d'attrito, anello antipolvere, guarnizione albero, esecuzione CCV, montaggio encoder, tensioni personalizzate, assemblaggio connettori
• Certificati disponibili su richiesta: certificato di fabbrica 2.1 e certificato di collaudo 3.1 (DIN EN 10204)
