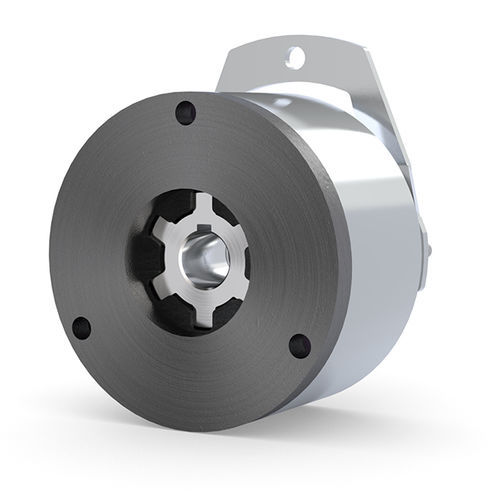

Freno a disco COMBISTOP 08

con serraggio a mollacon rilascio manualeper motore

Descrizione del prodotto
Il COMBISTOP tipo 08 è la mini serie di freni a molla a corrente di riposo di KEB. Progettato per carichi ridotti, la costruzione compatta consente l'impiego come freno di servizio in applicazioni dinamiche e come freno di mantenimento con funzione di arresto di emergenza in applicazioni statiche.

Gamma di coppia
La gamma di coppia del COMBISTOP 08 è da 0,3 Nm a 2 Nm.

Punti salienti

• Due misure (0B, 00)
• Pronto per il montaggio con gioco aria preimpostato
• Impiego come freno di servizio o freno di mantenimento con arresto di emergenza
• Classe ISO B secondo VDE 0580
• Certificato cCSAus
• Progettato per funzionamento continuo (S1 / 100 % ciclo di lavoro)
• Tensioni standard: 24 / 105 / 180 / 205 V

Opzioni
Sgancio manuale
Un dispositivo di sgancio manuale opzionale permette l'apertura manuale del COMBISTOP 08. Utile in assenza di alimentazione o quando il rotore è usurato e il freno deve essere rilasciato manualmente.

Flangia / disco d'attrito
Il COMBISTOP 08 può essere dotato opzionalmente di una flangia o alternativamente di un disco d'attrito. Se la flangia del motore non ha la qualità del materiale o la planarità richieste, una flangia o un disco d'attrito fornisce una superficie di contrasto ottimale.

Tappo di chiusura
Il freno può essere fornito con un tappo di chiusura per sigillarlo dall'ambiente esterno.

Versione CCV
Per ambienti particolarmente gravosi o freddi è disponibile una versione CCV. Supporta temperature fino a -40 °C.

Coppia personalizzata
Se è richiesta una coppia di frenatura modificata, è possibile realizzare una variazione personalizzata del valore in produzione.

Tensioni personalizzate
Bobine con tensioni non standard possono essere prodotte su richiesta.

Cablaggi con connettori
Per semplificare il montaggio presso il cliente, i freni possono essere forniti con cavi pronti all'uso, connettori, contatti o terminali a crimpare.

Certificati di fabbrica
Su richiesta possono essere emessi certificati di fabbrica 2.1 o certificati di prova 3.1 secondo DIN EN 10204 (es. conferma delle prove di coppia).

Dati tecnici
Intestazione: Misura | Coppia di mantenimento ridotta [Nm] (min) | Coppia nominale M2 [Nm] | Coppia massima personalizzata [Nm] | Potenza standard [W] | Diametro [mm] | Foro max [mm]
0B | - | 0,3 | - | 6 | 40 | 8
00 | 0,5 | 1 | 2 | 11…15 | 59,5 | 10

* Freno di mantenimento con funzione di arresto di emergenza
Tensioni standard: 24 V, 105 V, 180 V, 205 V. Tensioni speciali su richiesta.

Produttore / specifiche

• Marca: KEB (KEB Automation KG)
• Denominazione commerciale (modello): COMBISTOP 08
• Gamma di coppia: 0,3 Nm a 2 Nm
• Misure: 0B, 00
• Progettato per S1 / 100 % ED
• Certificazioni: Classe ISO B (VDE 0580), certificato cCSAus
• Versione CCV disponibile per temperature fino a -40 °C
