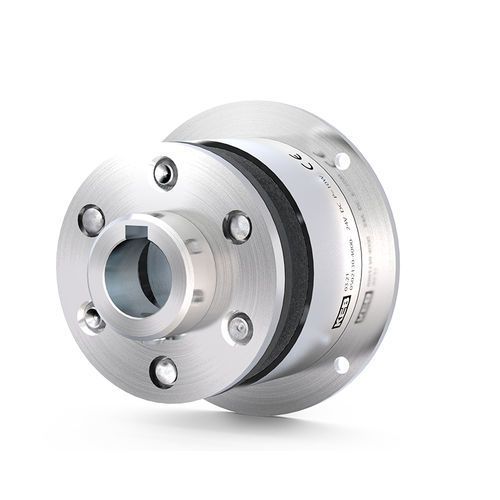

Freno a frizione COMBINORM B

elettromagneticoa mancanza di correnteper montaggio su flangia

Panoramica
Il freno elettromagnetico a corrente di lavoro COMBINORM B si sgancia quando l'alimentazione viene interrotta. È progettato per posizionamenti di precisione e per un bloccaggio affidabile ed è utilizzato nella tecnologia di sicurezza e accesso, ad esempio in barriere d'accesso o porte tagliafuoco. Il freno è adatto per funzionamento continuo (S1) e può essere fornito con approvazione VdS opzionale. Campo di coppia: 0,5 Nm – 1.250 Nm.

Punti salienti

• 13 misure standard (soluzioni più grandi in base al progetto)
• Tempi di commutazione brevi per un posizionamento preciso
• Affidabilità nel mantenimento
• Certificazione cCSAus disponibile
• Progettato per funzionamento S1 (100% cicli)
• Classe ISO B secondo VDE 0580
• Ampia gamma di temperatura e tensione
• Coppia regolabile continuamente
• Tensione standard: 24 V (tensioni speciali su richiesta)

Opzioni

• Omologazione VdS su richiesta
• Flangia adattata / geometria e schema fori personalizzati
• Certificazione cCSAus / CSA per il mercato nordamericano
• Versione con flangia (magnete montato sull'involucro; armatura fissata all'albero)
• Versione montata sull'albero (magnete compresa la parte d'armatura fissata all'albero)
• Mozzo esterno al magnete (armatura montata esternamente; chiavetta, fori filettati o perni filettati opzionali)
• Mozzo nel magnete (lunghezza assiale complessiva ridotta)
• Senza mozzo (esecuzione assiale più corta; armatura montata direttamente sulla superficie di montaggio)
• Coppia regolabile continuamente tramite controllo della corrente/tensione di eccitazione
• Bobine con tensioni personalizzate su richiesta
• Cablaggi / connettori pronti per il collegamento
• Certificato di fabbrica 2.1 o certificato di collaudo 3.1 disponibili
• Versioni anti-rimanenza per freni di piccole dimensioni
• Versioni dentate / ad incastro per aumento della coppia (per applicazioni statiche)

Dati tecnici (misura | coppia nominale M2 [Nm] | potenza standard [W] | diametro [mm] | max. alesaggio mozzo [mm])
01 | 0,5 | 6 | 39 | 6
02 | 0,75 | 6 | 45 | 8
03 | 1,5 | 8 | 54 | 10
05 | 3 | 10 | 65 | 15
06 | 7 | 12 | 80 | 20
07 | 15 | 16 | 100 | 22
08 | 30 | 21 | 125 | 30
09 | 65 | 28 | 150 | 35
10 | 130 | 38 | 190 | 45
11 | 250 | 50 | 230 | 60
12 | 500 | 65 | 290 | 70
13* | 750 | 80 | 355 | 90
14* | 1250 | 100 | 440 | 100
Tensione standard: 24 V | Tensioni speciali: su richiesta | Coppia nominale raggiunta dopo il condizionamento degli elementi d'attrito | *Soluzione di progetto in funzione della quantità

Applicazioni

• Tecnologia medica (posizionamento di precisione, sicurezza, ripetibilità)
• Operatori di porte e cancelli (porte tagliafuoco, barriere d'accesso)
• Macchine per la lavorazione del legno
• Sistemi ausiliari per la mobilità elettrica
• Robotica e automazione
• Imballaggio e trasformazione alimentare
• Macchine agricole, minerarie e municipali

Caratteristiche / Specifiche tecniche

• Brand: KEB Automation KG
• Modello: COMBINORM B
• Campo di coppia: 0,5 Nm – 1.250 Nm
• Misure disponibili: 13 misure standard (soluzioni maggiori a progetto)
• Potenze standard: 6 W – 100 W in funzione della misura (vedi tabella)
• Tensione standard: 24 V (tensioni speciali su richiesta)
• Ciclo d'impiego: S1 (100%)
• Varianti di montaggio: flangia, montaggio su albero, mozzo esterno, mozzo nel magnete, senza mozzo
• Coppia regolabile: in modo continuo tramite corrente/tensione di eccitazione
• Certificazioni/opzioni: VdS, cCSAus/CSA, dichiarazioni di conformità UE/UK, anti-rimanenza, versioni dentate, certificati di fabbrica (2.1) e certificati di prova (3.1)
• Documentazione disponibile: manuale d'installazione e schede dati elettriche
