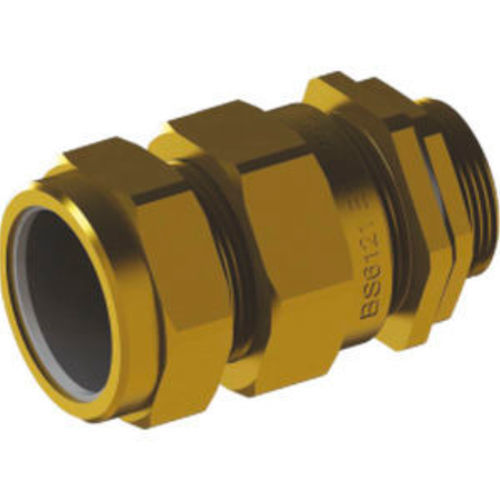

Pressacavo in ottone nichelato E1W series

in ottoneIP66blindato

Panoramica
Pressacavi industriali E1W a doppia compressione progettati per l'ingresso sicuro del cavo e la terminazione dell'armatura in installazioni interne ed esterne. Realizzati in ottone con opzionale nichelatura, conformi a BS 6121 per cavi SWA. Grado di protezione IP66 e IP67; temperatura di esercizio -20 °C a +80 °C. Opzioni filettatura: metrica, NPT, BSP e PG.

Funzione
I pressacavi E1W offrono tre funzioni principali: tenuta della guaina interna, tenuta della guaina esterna e una morsettiera specifica per l'armatura che garantisce la ritenzione meccanica e stabilisce una connessione elettrica tra l'armatura del cavo e il corpo del pressacavo.

Accessori

• Accessori disponibili: coperture in PVC, dadi di bloccaggio e piastrina di terra per completare l'installazione e i requisiti di messa a terra

Dati tecnici
Product Size; Product Code; Standard AG; AG NPT; A Min - A Max; B Min - B Max; GL mm
20s; E1W-M20s; M20 x 1,5; 1/2"; A: 8,8 - 11,7; B: 11,8 - 16; GL: 15
20L; E1W-M20L; M20 x 1,5; 1/2"; A: 11,4 - 14; B: 14 - 20,8; GL: 15
25s; E1W-M25s; M25 x 1,5; 3/4"; A: 13 - 16; B: 18 - 24; GL: 15
25L; E1W-M25L; M25 x 1,5; 3/4"; A: 17,3 - 20; B: 20,3 - 27,4; GL: 15
32s; E1W-M32s; M32 x 1,5; 1"; A: 20 - 23; B: 24,5 - 31; GL: 15
32L; E1W-M32L; M32 x 1,5; 1"; A: 24,2 - 26,3; B: 26,5 - 33,5; GL: 15
40s; E1W-M40s; M40 x 1,5; 1 1/4"; A: 26 - 29; B: 30,4 - 36; GL: 15
40L; E1W-M40L; M40 x 1,5; 1 1/4"; A: 29,5 - 32,1; B: 33,2 - 40; GL: 15
50s; E1W-M50s; M50 x 1,5; 1 1/2"; A: 33 - 38,1; B: 40 - 46,5; GL: 15
50L; E1W-M50L; M50 x 1,5; 2"; A: 38 - 44; B: 44 - 52,6; GL: 20
63s; E1W-M63s; M63 x 1,5; 2"; A: 44 - 50,5; B: 50 - 59; GL: 20
63L; E1W-M63L; M63 x 1,5; 2 1/2"; A: 50 - 56; B: 56 - 66; GL: 20
75s; E1W-M75s; M75 x 1,5; 2 1/2"; A: 56 - 62; B: 63,5 - 71; GL: 20
75L; E1W-M75L; M75 x 1,5; 3"; A: 62 - 68,5; B: 69 - 78; GL: 20
90L; E1W-M90L; M90 x 2; 3"; A: 65 - 80; B: 84 - 96; GL: 20
100; E1W-M100; M100 x 2; 3 1/2"; A: 82 - 90; B: 84 - 102; GL: 20

Note
Tutte le dimensioni nella tabella Dati tecnici sono fornite dal produttore. Consultare i disegni tecnici e le schede tecniche per la numerazione delle parti e i disegni dimensionali dettagliati (documenti disponibili separatamente).

Caratteristiche / Specifiche tecniche

• Tipo: E1W (pressacavo a doppia compressione)
• Materiale: ottone con o senza nichelatura
• Norme: BS 6121
• Classe di protezione: IP66 & IP67
• Intervallo di temperatura: -20 °C a +80 °C
• Opzioni di filettatura: Metrica, NPT, BSP & PG
• Applicazione: uso interno/esterno con tutti i tipi di cavi SWA
• Funzione: tenuta guaina interna, tenuta guaina esterna e morsetto specifico per armatura che fornisce collegamento elettrico
