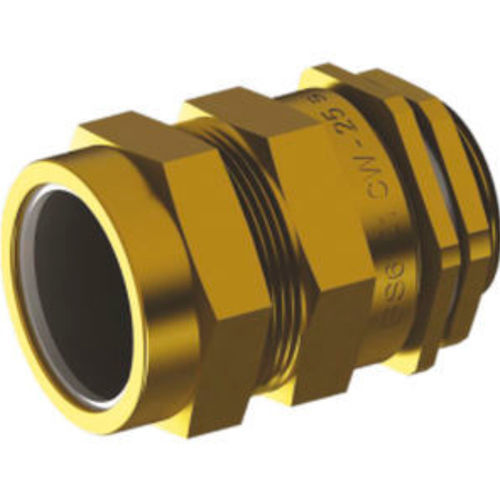

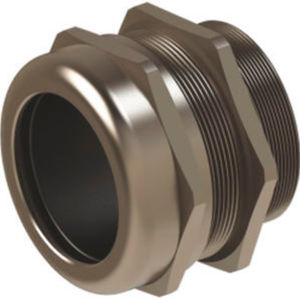

Pressacavo in ottone nichelato CW series
in ottoneIP67IP66

Pressacavo in ottone nichelato - CW series - ORTAC - in ottone / IP67 / IP66
Pressacavo in ottone nichelato - CW series - ORTAC - in ottone / IP67 / IP66
Pressacavo in ottone nichelato - CW series - ORTAC - in ottone / IP67 / IP66 - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di ORTAC

Caratteristiche

Materiale
in ottone nichelato, in ottone
Tipo di protezione
IP67, IP66, blindato
Altre caratteristiche
per cavo armato, NPT, con filettatura PG, metrico
Diametro del cavo

Min.: 11,5 mm
(0,45 in)

Max.: 91 mm
(3,58 in)

Diametro di filettatura

Min.: 20 mm
(0,79 in)

Max.: 90 mm
(3,54 in)

Campo di serraggio

Min.: 10 mm
(0,4 in)

Max.: 20 mm
(0,8 in)

Temperatura di funzionamento

Min.: -20 °C
(-4 °F)

Max.: 80 °C
(176 °F)

Descrizione

Prodotto
Pressacavi per cavo armato serie CW adatti alla tenuta per compressione singola dei cavi armati (SWA) in impianti industriali.

Tipo
  • CW (pressacavo a compressione singola)


Materiali e norme
  • Materiale: Ottone con o senza nichelatura
  • Norme: BS 6121
  • Classe di protezione: IP66 & IP67
  • Intervallo di temperatura: -20 °C a +80 °C
  • Opzioni filettatura: Metrica, NPT, BSP & PG


Funzione e applicazione
Per uso interno ed esterno con cavi armati in acciaio (SWA). Il pressacavo CW sigilla la guaina esterna e blocca l'armatura con una morsettiera dedicata che assicura il collegamento elettrico tra l'armatura del cavo e il pressacavo.

Accessori
  • Accessori abbinati disponibili: cuffie in PVC, dadi autobloccanti e linguetta di messa a terra


Dati tecnici (misure)
20s | CW-M20s | M20 x 1,5 | 1/2 | 11,5 | 15,5 | 10
20L | CW-M20L | M20 x 1,5 | 1/2 | 14 | 20,5 | 10
25s | CW-M25s | M25 x 1,5 | 3/4 | 18 | 24 | 10
25L | CW-M25L | M25 x 1,5 | 3/4 | 20 | 27,2 | 10
32L | CW-M32L | M32 x 1,5 | 1 | 26,3 | 33,5 | 10
40s | CW-M40s | M40 x 1,5 | 1 1/4 | 31,5 | 39,5 | 13
40L | CW-M40L | M40 x 1,5 | 1 1/4 | 32 | 40 | 13
50s | CW-M50s | M50 x 1,5 | 1 1/2 | 38,2 | 46,3 | 13
50L | CW-M50L | M50 x 1,5 | 2 | 44 | 52,6 | 13
63s | CW-M63s | M63 x 1,5 | 2 | 50,1 | 59 | 14
63L | CW-M63L | M63 x 1,5 | 2 1/2 | 56 | 65,3 | 14
75s | CW-M75s | M75 x 1,5 | 2 1/2 | 62 | 71,6 | 15
75L | CW-M75L | M75 x 1,5 | 3 | 68 | 78 | 15
90L | CW-M90L | M90 x 2 | 3 | 80,5 | 91 | 20

Specifiche tecniche
  • Tipo: pressacavo per cavo armato CW a compressione singola
  • Materiale: Ottone (con o senza nichelatura)
  • Norme: BS 6121
  • Protezione ingressi: IP66 & IP67
  • Temperatura di esercizio: -20 °C a +80 °C
  • Opzioni filettatura disponibili: Metrica, NPT, BSP & PG
  • Uso previsto: Uso interno o esterno con cavi armati in acciaio (SWA)
  • Funzione: Tenuta della guaina esterna e morsettiera specifica per collegamento elettrico
  • Accessori disponibili: cuffie PVC, dadi autobloccanti, linguetta di terra
  • Taglie e codici disponibili: vedere la sezione Dati tecnici (misure) sopra
