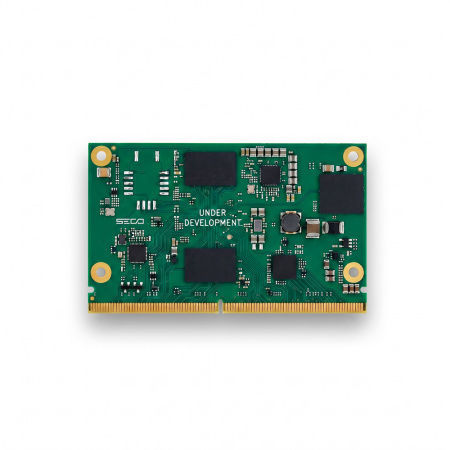

Computer-on-module SMARC® Rel. 2.1.1 SMARC® Rel. 2.1.1 SOM-SMARC-Dragonwing-IQ8

QualcommLVDSUSB 2.0

Descrizione
Modulo SMARC® Rel. 2.1.1 per applicazioni edge e embedded dotato dei processori Qualcomm® Dragonwing™ IQ8. Progettato per integrazione su scheda carrier SMARC compatibile, utilizzo industriale e commerciale.

Highlights

• CPU Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• AI Qualcomm® Hexagon™ Embedded NPU fino a 40 TOPS
• Memoria Fino a 32GB LPDDR5/LPDDR5X saldata
• Connettività 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet

Sicurezza e software

• Secure Boot integrato per garantire l'integrità del sistema dal primo avvio
• Aggiornamenti OTA per distribuzione software remota e sicura
• Monitoraggio e gestione del dispositivo
• Integrazione OS basata su Yocto (Clea OS, Yocto Linux); compatibilità Arduino
• Supporto Docker per applicazioni containerizzate
• Sicurezza: TPM 2.0 (SLB9678), conforme FIPS 140-3

Video & Multimedia

• GPU Adreno™ A623 fino a 877 MHz
• 2 display indipendenti: DP 1.4 4K@120Hz; LVDS Single/Dual (max 1920x1200@60Hz) o DSI 4-lane 4K@120Hz (opzione di fabbrica)
• MIPI-CSI: 1x 2-lane + 2x 4-lane con I2C dedicato
• Supporto video fino a 2x 4K@120Hz

Memoria e storage

• UFS 3.1 Gen4 2-lane saldato on-board fino a 1TB (dispositivo di boot)
• Interfaccia SDIO (dispositivo di boot)
• Fino a 32GB LPDDR5/LPDDR5X memoria saldata

Connettività & I/O

• Networking: 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet
• USB: fino a 5x USB 2.0; opzioni di fabbrica per 2x USB SS 5Gbps o 1x USB SS 10Gbps
• PCIe: 1x PCI-e x4 Gen4 o 2x PCI-e x2 Gen4 (opzione)
• Audio: 2x I2S
• Seriale: 2x 4-wire UART; 2x 2-wire UART
• Altro: Boot SPI; SPI generico; QSPI; PMIC I2C (SMBus); I2C; 8x GPIO; JTAG; ACPI

Note prodotto
Modulo conforme a SMARC Rel. 2.1.1 che richiede una scheda carrier compatibile per accesso completo alle I/O. Applicazioni target: edge computing industriale, HMI, visione e inferenza AI in edge.

Specifiche tecniche

• Descrizione: SMARC® Rel. 2.1.1 module with Qualcomm® IQ8 Applications Processors
• CPU: Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• Memoria: Fino a 32GB LPDDR5/LPDDR5X saldata
• Grafica: Adreno™ A623 GPU fino a 877MHz
• Interfacce video: DP 1.4 4K@120Hz; LVDS Single/Dual (max 1920x1200@60Hz) o DSI 4-lane 4K@120Hz (opzione fabbrica); 1x MIPI-CSI 2-lane; 2x MIPI-CSI 4-lane
• Risoluzione video: Fino a 2x 4K@120Hz
• Mass Storage: UFS 3.1 Gen4 2-lane saldato on-board fino a 1TB (boot); interfaccia SDIO
• Networking: 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet
• USB: Fino a 5x USB 2.0; opzioni SS
• PCI: 1x PCI-e x4 Gen4 o 2x PCI-e x2 Gen4 (opzione)
• Audio: 2x I2S
• Porte seriali: 2x 4-wire UART; 2x 2-wire UART
• Altre interfacce: Boot SPI; SPI; QSPI; PMIC I2C (SMBus); I2C; 8x GPIO; JTAG; ACPI
• Sicurezza: TPM 2.0, SLB9678, conforme FIPS 140-3
• Alimentazione: +5VDC ±5%
• Sistemi operativi: Clea OS, Yocto Linux; compatibilità Arduino
• Temperatura di esercizio: Commerciale 0°C a +60°C; Industriale -40°C a +85°C
• Dimensioni: 82 x 50 mm
• Part Number: PN-SOM-SMARC-IQ8
