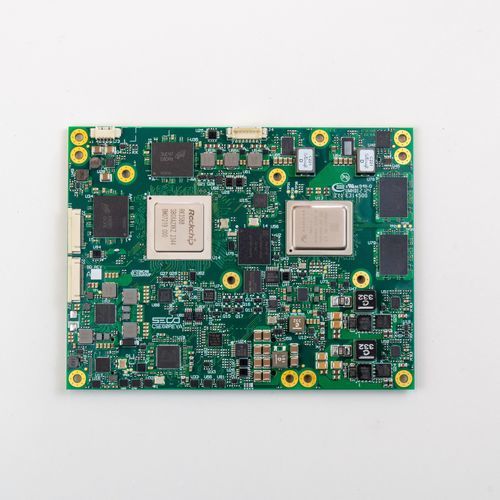

Computer-on-module COM Express PN-SOM-COMe-BT6-RK3588

Rockchip RK3588HDMIDisplayPort

Descrizione
Modulo COM Express® Type 6 SOM-COMe-BT6-RK3588 che integra il SoC Rockchip RK3588 e un AIPU Axelera Metis saldato a bordo (fino a 120 TOPS) per applicazioni AI edge, multimedia e sistemi embedded industriali.

Highlights

• CPU: Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55; 3× Cortex-M0; GPU, NPU e codec video integrati
• AIPU: Axelera Metis AIPU saldato, fino a 120 TOPS
• Grafica: Arm Mali-G610 MP4 con VPU integrato; supporto fino a 4 display indipendenti
• Memoria: Fino a 32 GB LPDDR5-3200 per CPU; fino a 2 GB LPDDR4x-2133 per AIPU
• Connettività: 1× NBase-T 1GbE; 2× USB Type-C (DP Alt Mode); 4× USB 5 Gbps; 1× USB 2.0 Host; più linee PCIe

Sicurezza e software

• Supporto Secure Boot e TPM 2.0 opzionale per la sicurezza della piattaforma
• Clea OS (Yocto) disponibile per build sicure e personalizzabili
• Aggiornamenti OTA e monitoraggio dispositivo per distribuzioni sul campo
• Supporto container (Docker) per gestione applicazioni isolate

Caractéristiques / Specifiche tecniche

• Descrizione: Modulo COM Express® Type 6 basato su Rockchip RK3588 SoC con Axelera Metis AIPU
• Descrizione CPU: Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55, 3× Cortex-M0; GPU, NPU e codec video integrati
• Max Cores: 11
• Memoria: 2× IC LPDDR5-3200 per RK3588 (fino a 32 GB); 2× IC LPDDR4x-2133 per Metis AIPU (fino a 2 GB)
• Grafica: Arm Mali-G610 MP4 + VPU
• Interfacce video: HDMI 2.1; 2× MIPI-CSI 2-lane; 2× DisplayPort 1.4a via USB-C (Alt Mode); eDP 1.3
• Risoluzione video: HDMI fino a 7840×4320 @60 Hz; eDP fino a 4K @60 Hz; DP fino a 7680×4320 @30 Hz
• Archiviazione di massa: eMMC 5.1 opzionale (fino a 32 GB); microSD a bordo; SATA Gen3 opzionale; EEPROM I2C + QSPI flash saldati
• Networking: 1× porta Ethernet NBase-T supporto 1GbE (Realtek RTL8211FI)
• USB: 2× USB Type-C (DP Alt Mode); 4× USB 5 Gbps; 1× USB 2.0 Host
• PCI: 2× lanes PCIe Gen3 (configurabili 2× x1 o 1× x2); 1× PCIe Gen2 lane; opzione di fabbrica per SATA Gen3
• Audio: Interfaccia I2S mappata su pin HD audio
• Porte seriali: Fino a 2× UART 2-wire gestite da RK3588
• Altre interfacce: SPI; 4× GPI + 4× GPO; 2× I2C; RTC a bassissimo consumo; TPM 2.0 opzionale
• Sicurezza: TPM 2.0 opzionale; Secure Boot; supporto OTA
• Alimentazione: +8 V ... +20 V; batteria RTC 3 V
• Sistema operativo: Clea OS (Yocto)
• Temperatura di esercizio: 0°C a +60°C (versione commerciale); -40°C a +85°C (versione industriale)
• Dimensioni: 120 × 95 mm
• Part Number: PN-SOM-COMe-BT6-RK3588
