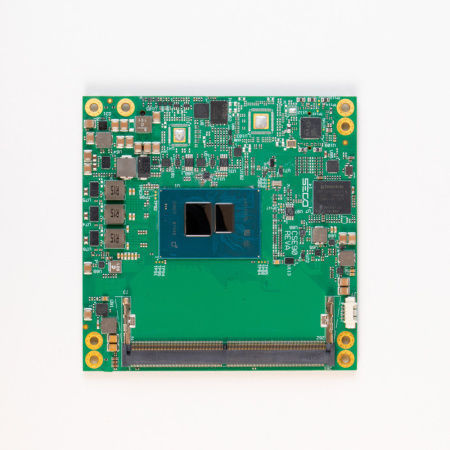

Computer-on-module COM Express SOM-COMe-CT6-ADL-N

COM Express CompactIntel® AtomIntel® Core™ i3-N305

Panoramica
Modulo compatto COM Express® 3.1 Tipo 6 SOM-COMe-CT6-ADL-N con processori Intel Atom® x7000RE (Alder Lake N) e compatibilità con le serie Intel N e Core i3 N305. Progettato per applicazioni embedded e industriali che richiedono bassa potenza, supporto multi-display e TSN in formato 95 x 95 mm.

Punti salienti

• CPU: Intel® Atom® x7000E, serie Intel® Processor N e opzione Intel® Core™ i3 N305
• Grafica: Intel® Gen12 UHD integrata fino a 32 EU, supporto per fino a 3 display indipendenti
• Memoria: 1 slot SO-DIMM DDR5, supporto DDR5-4800 IBECC, fino a 16 GB
• Rete: controller NBase-T GbE con 2,5GbE e supporto TSN

Kit di valutazione
Kit di valutazione disponibile con scheda carrier, memoria, alimentatore, cablaggio, supporto di memorizzazione e soluzione termica per prototipazione e test immediati. Prezzo a partire da 529,90 €.

Sicurezza e software

• Secure Boot per l'integrità della piattaforma
• Aggiornamenti OTA per distribuzione software remota
• Monitoraggio del dispositivo per tracciamento continuo di stato e attività
• Integrazione Clea OS (Yocto) per build OS sicure e personalizzabili
• Supporto Docker per distribuzione di applicazioni containerizzate

Specifiche tecniche

• Prodotto: Modulo COM Express® 3.1 Tipo 6 compatto, SOM-COMe-CT6-ADL-N (Alder Lake N)
• Esempi CPU: Intel Atom® x7425E (Quad Core 1,5 GHz, Turbo 3,4 GHz, 12 W TDP), x7213E (Dual Core 1,7 GHz, Turbo 3,2 GHz, 10 W TDP), x7211E (Dual Core 1,0 GHz, Turbo 3,2 GHz, 6 W TDP); Intel® Core™ i3-N305 (otto core 1,0/1,8 GHz, Turbo 3,8 GHz, 9/15 W TDP); varianti N200/N97/N50
• Memoria: 1x SO-DIMM DDR5, DDR5-4800 IBECC, fino a 16 GB
• Grafica e display: Intel® Gen12 UHD fino a 32 EU; fino a 3 display indipendenti; 2x DDI (DP/HDMI/DP Alt-Mode Type-C), 1x DDI (DP/HDMI), 1x eDP o opzione LVDS
• Risoluzione video: HDMI fino a 4K@60Hz (HDMI 2.0b); DP 1.4 / eDP 1.4 fino a 4096x2304@60Hz; LVDS fino a 1920x1200@60Hz
• Archiviazione: Fino a 2x SATA Gen3; eMMC 5.1 opzionale saldato
• USB & PCIe: Fino a 2x USB 10 Gbps, opzione 3x USB 5 Gbps, 8 porte Hi-Speed USB; fino a 6 linee PCIe Gen3
• Audio & periferiche: Audio HD, SoundWire, 2x UART, SPI, 2x I2C, SMBus, gestione ventola e termica; eSPI/LPC opzionale, TPM 1.2/2.0, LID#/SLEEP#/PWRBTN#, watchdog, 4x GPI, 4x GPO, 2x CSI opzionale
• Rete: 1x Ethernet NBase-T (MaxLinear GPY211/215) con 2,5GbE e TSN
• Alimentazione: +12 VDC ±10%, +5VSB opzionale, +3VRTC
• Sistemi operativi: Microsoft® Windows 10 IoT Enterprise 2019/2021 LTSC, Clea OS (Yocto)
• Temperatura operativa: Commerciale 0°C a +60°C; Industriale -40°C a +85°C (misurato sul dissipatore SECO)
• Dimensioni: 95 x 95 mm
• Codici esempio: ME90-2130-2122-C1 (i3-N305, eMMC 64GB, TPM 2.0, Temp. comm.); ME90-3100-2122-C1 (x7211E); ME90-5100-1121-C1 (N97); ME90-7100-1201-C1 (N50)
