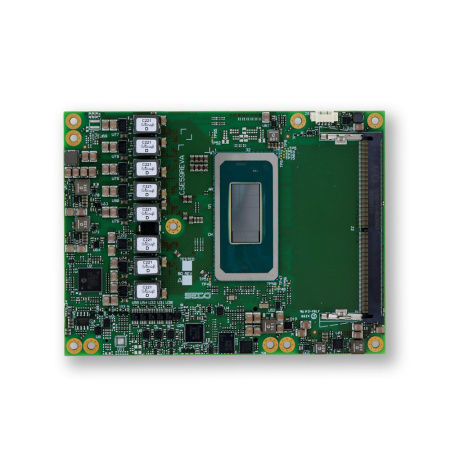

Computer-on-module COM Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

Descrizione
Modulo COM Express Rel. 3.1 Type 6 Basic (E59) SOM-COMe-BT6-ARL basato su Intel® Core™ Ultra Processors Series 2 (Arrow Lake) nelle varianti H e U. Progettato per applicazioni embedded che richiedono prestazioni CPU/GPU, uscite video multiple e ampia connettività I/O e PCIe.

Highlights

• CPU: Intel® Core™ Ultra Processors (Series 2), SKU H e U
• Grafica: Intel® Xe LPG+ integrata (fino a 8 Xe cores / 128 EU)
• Memoria: 2x DDR5 SO-DIMM, supporto IBECC, fino a 64 GB (DDR5-6400)
• Connettività: 1x NBase-T 2.5GbE (Intel® I226), fino a 2x USB4 Gen2, 4x USB 10 Gbps, 8x Hi-Speed USB, fino a 20 linee PCIe Gen4

Display e Video

• Interfacce video: 3x DDI (DP/HDMI), 1x eDP o LVDS (opzioni di fabbrica), 2x canali MIPI CSI (opzione)
• Risoluzioni: HDMI® fino a 8K60 (HDMI® 2.1); DP 2.1 fino a 8K60 / 5K120; eDP 1.4b fino a 4K120 HDR; supporto fino a 4 display 4K60 indipendenti

Storage & Espansione

• Storage: NVMe SSD opzionale saldato onboard (PCIe x4) fino a 512 GB; alternativa di fabbrica: fino a 2x SATA Gen3.2
• PCIe: 1x PEG Gen4 x8 (H series) o 1x PEG Gen4 x4 (alternativa), fino a 8 linee PCIe Gen4 raggruppabili x4/x2/x1

Audio, Serial & Altre I/O

• Audio: interfaccia HD audio; SoundWire
• Seriali: 2x UART
• Altre interfacce: SPI, I2C, SMBus, eSPI o LPC (alt. fabbrica), TPM 2.0 (opzione), LID#/SLEEP#/PWRBTN#, watchdog, 4x GPI, 4x GPO, gestione termica e ventole

Alimentazione, OS & Ambientale

• Alimentazione: main +8 Vdc ÷ +20 Vdc; ausiliaria +5VSBY, +3VRTC
• Sistemi operativi: Windows 10 IoT Enterprise (2019 & 2021 LTSC); Yocto (Kirkstone)
• Temperatura operativa: 0 °C ÷ +60 °C (versione commerciale)
• Dimensioni: 125 x 95 mm (COM Express Basic, Type 6)

Sicurezza & Funzionalità software

• Secure Boot integrato per integrità della piattaforma
• Aggiornamenti OTA per distribuzione software remota e sicura
• Monitoraggio e gestione dispositivo (integrazione Clea)
• Integrazione OS basata su Yocto e supporto Docker per applicazioni containerizzate

Specifiche tecniche

• Modello: SOM-COMe-BT6-ARL (COM Express Rel. 3.1 Type 6 Basic, E59)
• Varianti CPU: es. 285H, 265H, 235H (H-SKUs) e 265U, 235U (U-SKUs) con opzioni vPRO
• Memoria: 2x DDR5 SO-DIMM, fino a 64 GB, supporto IBECC
• Grafica: Intel® Xe LPG+ fino a 8 Xe cores (128 EU), fino a 4 display
• Video: HDMI® 2.1, DP 2.1, eDP 1.4b, MIPI CSI (opzionale)
• Storage: NVMe onboard opzionale (PCIe x4) fino a 512 GB; fino a 2x SATA Gen3.2 (alt.)
• Networking: 1x NBase-T (Intel I226) 2.5GbE
• USB: fino a 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe: PEG x8 Gen4 (H only) o PEG x4 Gen4 (alt), +8 lanes Gen4
• Serial/altri: 2x UART, SPI, I2C, SMBus, TPM 2.0 (opt), watchdog, GPI/GPO
• Alimentazione: +8V ÷ +20V main; aux +5VSBY, +3VRTC
• OS: Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Temperatura: 0 °C ÷ +60 °C
• Dimensioni: 125 x 95 mm
• Part number: PN-SOM-COMe-BT6-ARL
