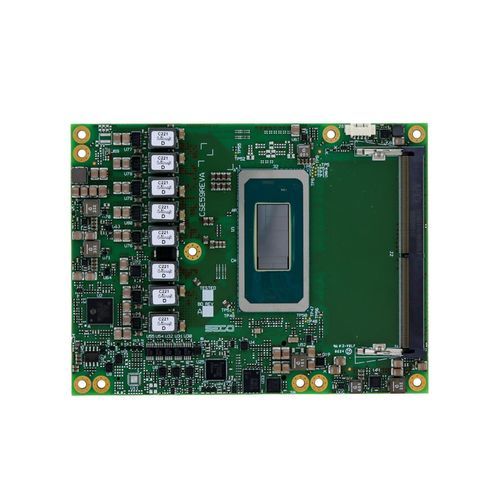

Computer-on-module COM Express PN-SOM-COMe-BT6-MTL

Intel® Core™ UltraIntel® Core™ Ultra 7 165HIntel® Core™ Ultra 7 155H

Panoramica
Modulo COM Express® 3.1 Type 6 SOM-COMe-BT6-MTL compatibile con la famiglia di processori Intel® Core™ Ultra (Meteor Lake, varianti H e U). Ideale per applicazioni embedded e industriali che richiedono grafica avanzata e I/O configurabile.

Caratteristiche principali

• CPU Supporto per processori Intel® Core™ Ultra (Meteor Lake) in versioni H e U.
• Grafica Intel® Xe LPG integrata fino a 8 Xe cores (128 EU), supporto fino a 4 display indipendenti.
• Memoria 2x slot SO-DIMM DDR5, DDR5-5600 IBECC, fino a 64 GB.

Sicurezza e conformità

• Secure Boot integrato per garantire l'integrità del sistema all'avvio.
• Aggiornamenti OTA sicuri e monitoraggio remoto del dispositivo (integrazione Clea).
• Supporto Yocto e design predisposto per conformità (EN18031-1), documentazione disponibile su richiesta.

Famiglie di processori e SKU selezionabili

• Meteor Lake-H (20/28/65 W): es. Core™ Ultra 7 165H (vPro), 155H; Core™ Ultra 5 135H (vPro), 125H.
• Meteor Lake-U (12/15/28 W): es. Core™ Ultra 7 165U (vPro), 155U; Core™ Ultra 5 135U (vPro), 125U.

Funzionalità

• Video: 3x DDI (DP/HDMI), 1x eDP o LVDS 18/24 bit (opzione di fabbrica), 2x MIPI CSI (opzione di fabbrica).
• Risoluzione: HDMI fino a 8K@60 (HDMI 2.1); DP 2.1 fino a 8K@60 / 5K@120; eDP 1.4b fino a 4K@120 HDR; max 4x4K@60Hz.
• Archiviazione: NVMe opzionale saldato a bordo (PCIe x4) fino a 512 GB; fino a 2x SATA Gen3.2 (alternativa di fabbrica).
• Rete: 1x NBase-T Ethernet (Intel® I226) con supporto 2.5GbE e TSN.
• Interfacce: fino a 4x USB 10 Gbps, fino a 8x Hi-Speed USB, audio HD (SoundWire), 2x UART, SPI, I2C, SM Bus, TPM 2.0 (opz.), watchdog, 4x GPI / 4x GPO.
• PCIe: PEG x8 Gen4 (solo H-series); PEG x4 Gen4 (alternativa); 8x lane PCIe Gen4 (raggruppabili).
• Alimentazione: principale +8Vdc ÷ +20Vdc; ausiliaria +5V_SBY, +3V_RTC.

Specifiche tecniche

• Formato: COM Express® 3.1 Type 6 Basic (125 x 95 mm).
• Memoria: 2x SO-DIMM DDR5, DDR5-5600 IBECC, fino a 64 GB.
• Sistemi operativi: Windows 10 IoT Enterprise 2019/2021 LTSC; Yocto (Kirkstone).
• Temperatura operativa (commerciale): 0°C ÷ +60°C (misurata sul dissipatore SECO; il raffreddamento del sistema influisce).
• Part number: PN-SOM-COMe-BT6-MTL.
