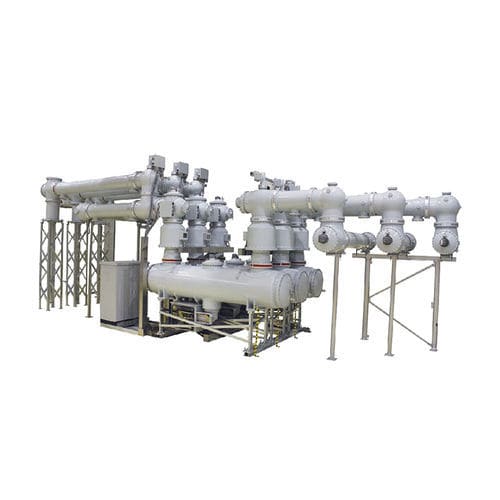

Quadro di distribuzione di distribuzione primaria ZF28-550

ad alta tensioneisolato al gas SF6per disgiuntore

Il quadro elettrico isolato a gas ZF28-550 offre prestazioni eccellenti. Il modulo dell’interruttore adotta una struttura a doppio interruttore ed è in grado di interrompere correnti di guasto pari a 63 kA con una costante di tempo di 120 ms. L’apparecchiatura può essere trasportata come un unico vano monofase completo, consentendo un’installazione in loco più comoda, efficiente e affidabile. Struttura compatta Prestazioni eccellenti Elevata affidabilità Elevata modularità Caratteristiche 01 Struttura compatta Con l’interruttore disposto orizzontalmente, presenta una disposizione complessiva razionale e gli indicatori del meccanismo sono posizionati in modo da facilitarne l’osservazione e l’ispezione. 02 Prestazioni eccellenti L’interruttore vanta una struttura a doppia interruzione e ha una capacità di interruzione di 63 kA con una costante di tempo di 120 ms. 03 Elevata affidabilità Adotta una struttura di tenuta a doppio canale, garantendo un tasso di perdita di gas annuo inferiore allo 0,1%. Grazie alle eccellenti prestazioni di isolamento, presenta una scarica parziale dell’intero vano inferiore a 3 pC. Consente il trasporto monofase dell’intero vano e si caratterizza per l’elevata efficienza di installazione in loco e l’affidabilità della qualità di installazione. 04 Elevata modularità Il prodotto vanta un design altamente modulare. Le flange di collegamento hanno dimensioni standardizzate, consentendo una configurazione flessibile in base alle esigenze, e i moduli sono altamente intercambiabili, facilitando l’espansione e l’ottimizzazione della disposizione della sottostazione.
