Quadro di distribuzione di distribuzione primaria ZHW58A

trifaseACad alta tensione

Panoramica del prodotto

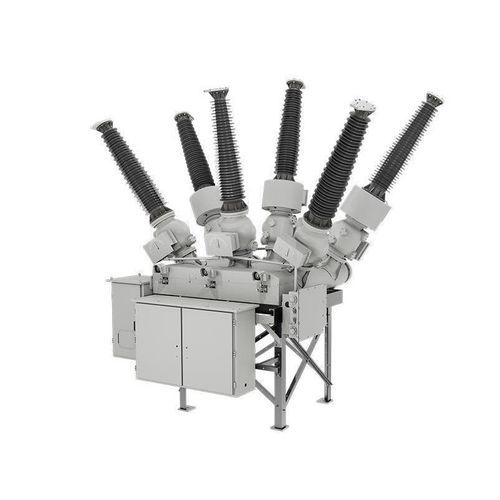

Lo ZHW58A è un'apparecchiatura ibrida isolata in gas che integra moduli quali interruttore (circuit breaker), DS, ES, CT, PT, FES. Offre ingombro compatto, elevata adattabilità ambientale, alta affidabilità e funzionamento senza manutenzione. Le tensioni nominali coprono 31,5–145 kV, rendendolo idoneo per applicazioni di trasmissione e distribuzione in alta tensione, incluse le sottostazioni.

Attributi chiave

• Struttura compatta a serbatoio diviso trifase con telaio base integrato
• Prestazioni elettriche eccellenti con scarica parziale integrale <3 pC
• Prestazioni meccaniche affidabili; vita meccanica classe M2, 10.000 operazioni
• Connessioni a flangia standardizzate e design modulare per configurazione flessibile e intercambiabilità

Caratteristiche

• Struttura compatta: Progetto a serbatoio diviso trifase e telaio base integrato che consente il trasporto trifase per bay e semplifica l'installazione in sito.
• Eccellenti prestazioni elettriche: Isolamento migliorato, scarica parziale integrale <3 pC e layout orizzontale dell'interruttore che consente capacità di commutazione fino a 40 kA.
• Prestazioni meccaniche affidabili: Nuovo meccanismo di azionamento a molla su base in alluminio pressofusa integrato; progetto compatto e uscita stabile che garantiscono funzionamento senza manutenzione; la vita meccanica soddisfa i requisiti di classe M2.
• Design altamente modulare: Approccio modulare con dimensioni di flangia standardizzate per configurazioni flessibili ed espansione funzionale per ottimizzare la disposizione della sottostazione.

Specifiche tecniche

• Modello: ZHW58A
• Moduli integrati: interruttore, DS, ES, CT, PT, FES
• Tensione nominale (kV): 31,5; 40,5; 72,5; 145
• Frequenza nominale (Hz): 50/60
• Corrente nominale (A): fino a 4000
• Corrente nominale di interruzione in cortocircuito (kA): fino a 40
• Corrente di chiusura in cortocircuito (picco) (kA): fino a 108
• Resistenza in cortocircuito di breve durata (kA): fino a 40 per 4 s
• Resistenza di picco (kA): fino a 108
• Sequenza di manovra nominale: O-0.3s-CO-3min-CO
• Endurance meccanica: 10.000 operazioni (classe M2)
• Scarica parziale: integrale <3 pC
• Punti di rilievo progettuali: serbatoio diviso trifase, telaio base integrato, layout orizzontale dell'interruttore, meccanismo a molla su base in alluminio pressofuso, connessioni a flangia modulari e standardizzate
